Entendendo o tamanho dos poros do filtro de membrana: um guia abrangente

Tipos de filtração de membrana com base no tamanho dos pouos

O amplo espectro de desafios de filtração, da remoção de grees sólidos suspensos até a separação de íons individuais, requer uma variedade de tecnologias de membrana. Essas tecnologias são distinguidas principalmente por seus tamanhos característicos de poros, leveo a uma classificação em quatro tipos principais de filtração da membrana: microfiltração, ultrafiltração, nanofiltração e osmose reversa. Cada tipo oferece um nível específico de separação e é adequado para aplicações distintas.

Microfiltração (MF)

A microfiltração (MF) representa a extremidade mais grosseira da filtração da membrana. As membranas MF são projetadas para remover sólidos suspensos, bactérias e grees colóides de líquidos ou gases.

• Tamanhos de poros: Normalmente variam de 0,1 a 10 mícrons (µm) . Tamanhos de poros comuns e amplamente utilizados: 0,22 µm, 0,45 µm, 0,8 µm e 1,0 µm

Padronização: Muitas diretrizes regulatórias e padrões do setor (por exemplo, para testes de qualidade da água, fabricação farmacêutica) especificam o uso de certos tamanhos de poros, particularmente 0,22 µm e 0,45 µm.

• Aplicações típicas:
  • Tratamento de água: Remoção de sólidos suspensos, turbidez e protozoário (como Giardia and Cryptosporidium ) da água potável. Usado como um pré-tratamento para outros processos de membrana (UF, NF, RO).
  • Comida e bebida: Esclarecimento de sucos de frutas, vinho e cerveja; Remoção de leveduras e bactérias no processamento de laticínios.
  • Farmacêuticos: Esterilização de líquidos frios, esclarecimento de soluções biológicas.
  • Biotecnologia: Colheita de células, separação de biomassa.

• 0,22 µm:

  • "Grau de esterilização": Este é o padrão -ouro para Filtração estéril . A maioria das bactérias é maior que 0,22 µm; portanto, um filtro com esse tamanho de poro é geralmente considerado eficaz para remover bactérias e garantir a esterilidade em líquidos. Isso é crucial em produtos farmacêuticos, biotecnologia (por exemplo, preparação de meios de cultura de células) e para produzir água estéril.
  • É importante observar que, embora remova a maioria das bactérias, algumas bactérias muito pequenas (como Mycoplasma ) e os vírus podem passar.

• 0,45 µm:

  • Filtração microbiológica geral: Este tamanho de poro é amplamente adotado para Análise microbiológica , incluindo teste de água e controle de qualidade de alimentos/bebidas. É excelente para capturar bactérias mais comuns para enumeração (contagem de colônias) porque permite uma boa difusão de nutrientes através dos poros, apoiando um crescimento bacteriano robusto na superfície do filtro após a filtração.
  • Esclarecimento: Também é frequentemente usado para o general esclarecimento de soluções para remover partículas, microorganismos maiores e turbidez, sem necessariamente alcançar a esterilidade total.

• 0,8 µm:

  • Remoção de partículas e pré-filtração: Frequentemente usado para Remoção mais grossa de partículas e como um pré-filtro Para proteger as membranas mais finas (como filtros de 0,45 µm ou 0,22 µm) do entupimento prematuro por detritos maiores.
  • Aplicações microbiológicas específicas: Às vezes, usado para ensaios microbiológicos específicos ou monitoramento de partículas, onde partículas maiores ou tipos específicos de células precisam ser retidos, permitindo que componentes menores passem. Comum no monitoramento de ar (por exemplo, análise de amianto) e algumas análises fluidas.

• 1,0 µm:

  • Filtração grossa/pré-filtração: Geralmente usado para Filtração grossa para remover sólidos suspensos maiores, sedimentos e partículas brutas de líquidos. Isso é comum pré-filtração Entre em muitos processos industriais e laboratoriais para prolongar a vida útil dos filtros mais finos subsequentes.
  • Chela de células/esclarecimento: Pode ser usado em algumas aplicações biológicas para colher células maiores ou esclarecer soluções altamente turbidas.

Ultrafiltração (UF)

A ultrafiltração (UF) opera em uma escala mais fina que a microfiltração, capaz de remover partículas e macromoléculas menores. As membranas da UF normalmente retêm vírus, proteínas e moléculas orgânicas maiores, enquanto permitem que a água e os sais dissolvidos menores passem.

• Tamanhos de poros: Variam de 0,01 a 0,1 mícrons (µm) , ou frequentemente expresso como Corte de peso molecular (MWCO) de 1.000 a 500.000 daltons. A MWCO refere -se ao peso molecular aproximado da menor proteína globular que é 90% retida pela membrana.
• Aplicações típicas:
  • Tratamento de água: Remoção de vírus, endotoxinas, colóides e macromoléculas para purificação da água potável; Tratamento de águas residuais para reutilização.
  • Comida e bebida: Concentração de proteínas do leite, esclarecimento de sucos, recuperação de enzimas.
  • Farmacêuticos e Biotecnologia: Concentração e purificação de proteínas, enzimas e vacinas; Remoção de pirógenos.
  • Industrial: Separação de emulsão de óleo/água, recuperação de tinta em processos de eletrocoat.

Nanofiltração (NF)

As membranas de nanofiltração (NF) são frequentemente chamadas de "rejeitam vagamente as membranas RO" porque caem entre UF e RO em termos de recursos de separação. As membranas NF são eficazes na remoção de íons multivalentes (como íons de dureza), algumas moléculas orgânicas menores e a maioria dos vírus, permitindo que íons monovalentes (como cloreto de sódio) e água passassem mais livremente que as membranas de Ro.

• Tamanhos de poros: Variam de 0,001 a 0,01 mícrons (µm) , ou MWCO normalmente de 150 a 1.000 daltons.
• Aplicações típicas:
  • Amolecimento da água: Remoção da dureza (cálcio, magnésio) da água sem exigir regeneração química.
  • Água potável: Remoção de cor, pesticidas e carbono orgânico dissolvido (DOC).
  • Comida e bebida: Demineralização de soro de leite, refino de açúcar, concentração de produtos.
  • Farmacêuticos: Concentração de antibióticos, dessalinização.
  • Industrial: Remoção de corante das águas residuais, separação de componentes específicos em processos químicos.

Osmose reversa (RO)

A osmose reversa (RO) representa o melhor nível de separação da membrana, capaz de rejeitar praticamente todos os sais dissolvidos, moléculas inorgânicas e moléculas orgânicas maiores. Funciona aplicando pressão maior que a pressão osmótica, forçando a água através de uma membrana extremamente densa, deixando para trás as impurezas dissolvidas.

• Tamanhos de poros: Efetivamente <0,001 mícrons (µm) , ou não poroso No sentido tradicional, operando mais em um mecanismo de difusão de solução. Eles rejeitam principalmente com base em carga e tamanho, removendo efetivamente os íons.
• Aplicações típicas:
  • Dessalinização: Conversão de água do mar ou água salobra em água potável.
  • Produção de água ultrapura: Fabricação de água de alta pureza para eletrônicos, produtos farmacêuticos e geração de energia.
  • Tratamento de águas residuais: Purificação de alto nível para reutilização e descarga de água.
  • Comida e bebida: Concentração de sucos de frutas, produção de água desionizada.
  • Industrial: Processar purificação de água, recuperação do produto.

Mais relacionado:

Introdução aos filtros de membrana e tamanho dos poros

Os filtros de membrana são ferramentas sofisticadas de separação que revolucionaram várias indústrias, da purificação da água aos produtos farmacêuticos. Na sua essência, esses filtros funcionam agindo como barreiras seletivas, permitindo que certas substâncias passem enquanto mantêm os outros. A eficácia de um filtro de membrana na execução dessa tarefa crítica depende quase inteiramente de uma característica crucial: sua tamanho de poro .

O tamanho dos poros de um filtro de membrana determina quais partículas, moléculas ou até íons podem ser separadas de uma corrente de fluido. Imagine uma peneira microscópica; O tamanho dos orifícios nessa peneira determina o que passa e o que é pego. Da mesma forma, os poros minúsculos dentro de um filtro de membrana são projetados para dimensões específicas para obter resultados de separação desejados.

Compreender o tamanho dos poros da membrana é fundamental nos processos de filtração. Um tamanho de poro escolhido incorretamente pode levar a filtração ineficiente, incrustação prematura da membrana ou até danos à própria membrana. Por outro lado, a seleção do tamanho ideal dos poros garante separação eficiente, estende a vida útil da membrana e, finalmente, leva a processos mais eficazes e econômicos.

Agora vamos nos aprofundar no mundo intrincado do tamanho dos poros do filtro de membrana. Vamos definir:

* O que o tamanho dos poros realmente significa
* Explore as diferentes categorias de filtração da membrana com base no tamanho dos poros
* Discuta os fatores que influenciam a seleção de tamanho dos poros
* Destaque as diversas aplicações em que esses filtros são indispensáveis.

* Além disso, examinaremos os métodos para determinar o tamanho dos poros, abordar desafios comuns e examinar as tendências emocionantes que moldam o futuro da tecnologia de membrana.

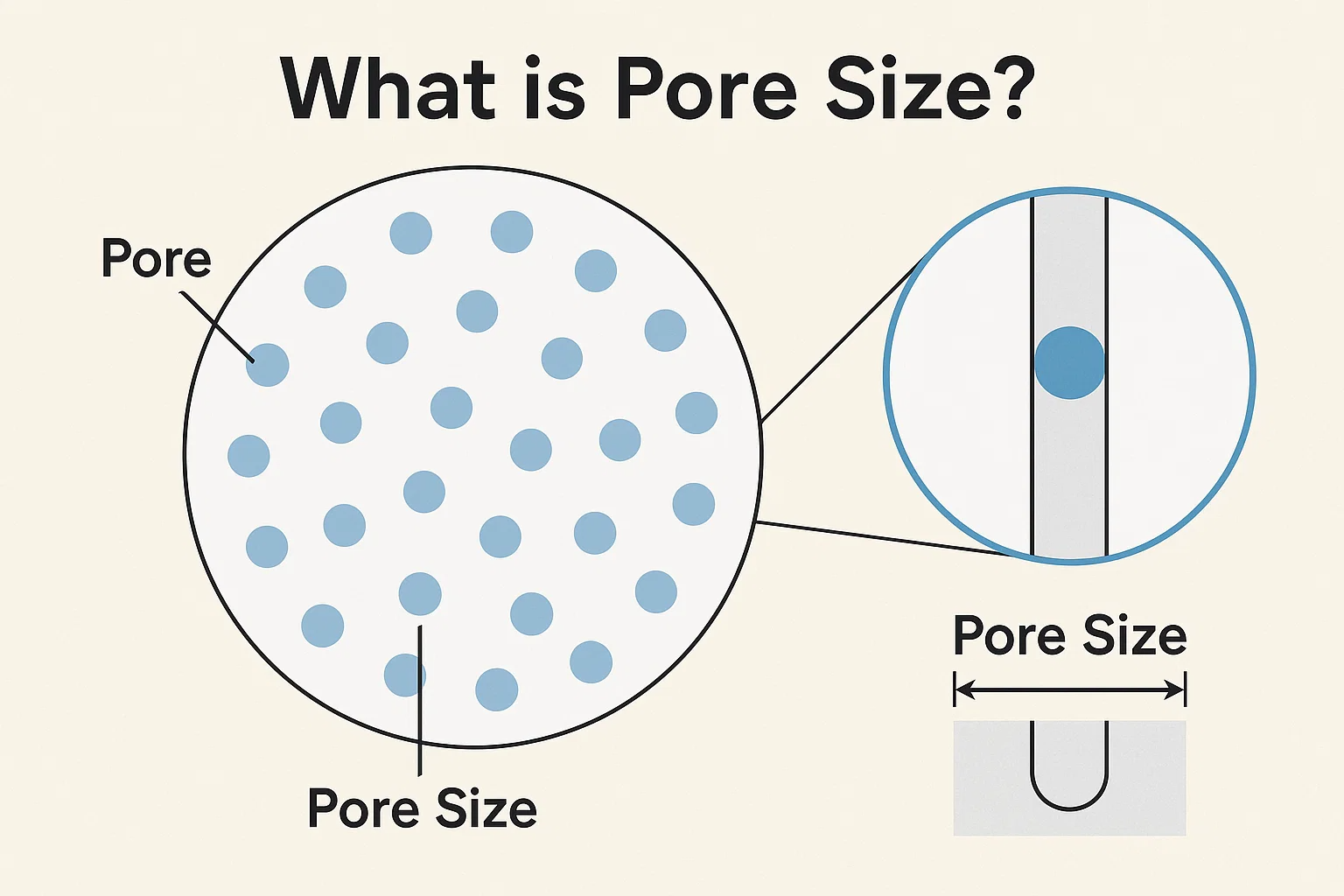

O que é o tamanho dos poros?

No coração de todo processo de filtração da membrana está o conceito de tamanho de poro . No contexto dos filtros de membrana, o tamanho dos poros refere -se ao diâmetro médio das aberturas ou canais microscópicos que permeiam o material da membrana . Esses poros não são simplesmente orifícios, mas vias complexas projetadas para permitir a passagem de fluidos enquanto bloqueiam as partículas fisicamente maiores que as dimensões definidas.

As unidades de medição para o tamanho dos poros são tipicamente expressas em qualquer microns (µm) or nanômetros (nm) . Para colocar essas unidades em perspectiva:

• 1 mícron (µm) é um milionésimo de um metro ( $10^{-6}$ medidores). Para comparação, um cabelo humano tem aproximadamente 50-100 µm de diâmetro.
• 1 nanômetro (nm) é um bilhão de um metro ( $10^{-9}$ medidores). Uma única molécula de água tem aproximadamente 0,27 nm de diâmetro.

A escolha da unidade geralmente depende da escala de filtração. Os mícrons são comumente usados ​​para tamanhos de poros maiores encontrados na microfiltração, enquanto os nanômetros são mais prevalentes ao discutir os poros extremamente finos da ultrafiltração, nanofiltração e osmose reversa de membranas.

O profundo impacto do tamanho dos poros na eficiência da filtração não pode ser exagerado. Dita diretamente o ponto de corte para separação. Imagine uma membrana com um tamanho de poro de 0,2 µm. Esta membrana foi projetada para reter qualquer partícula ou microorganismo maior que 0,2 µm, enquanto permitir a passagem de moléculas e água menores.

• Tamanhos de poros menores Geralmente levam a maior eficiência de filtração, pois eles podem remover partículas mais finas, sólidos dissolvidos e até alguns vírus. No entanto, isso geralmente tem o custo de fluxo reduzido (vazão) e aumento da queda de pressão através da membrana, pois a resistência ao fluxo é maior.
• Tamanhos de poros maiores Permita mais requisitos de fluxo e menor pressão, tornando-os adequados para remover partículas mais grossas ou para etapas de pré-filtração. O trade-off, no entanto, é um menor grau de separação e a incapacidade de remover contaminantes muito finos.

Portanto, a seleção cuidadosa do tamanho dos poros de uma membrana é um parâmetro crítico de design, correlacionando -se diretamente ao nível de pureza desejado e à eficiência operacional do sistema de filtração. É um equilíbrio delicado entre alcançar a separação necessária e a manutenção de uma taxa de fluxo prática para a aplicação especificada.

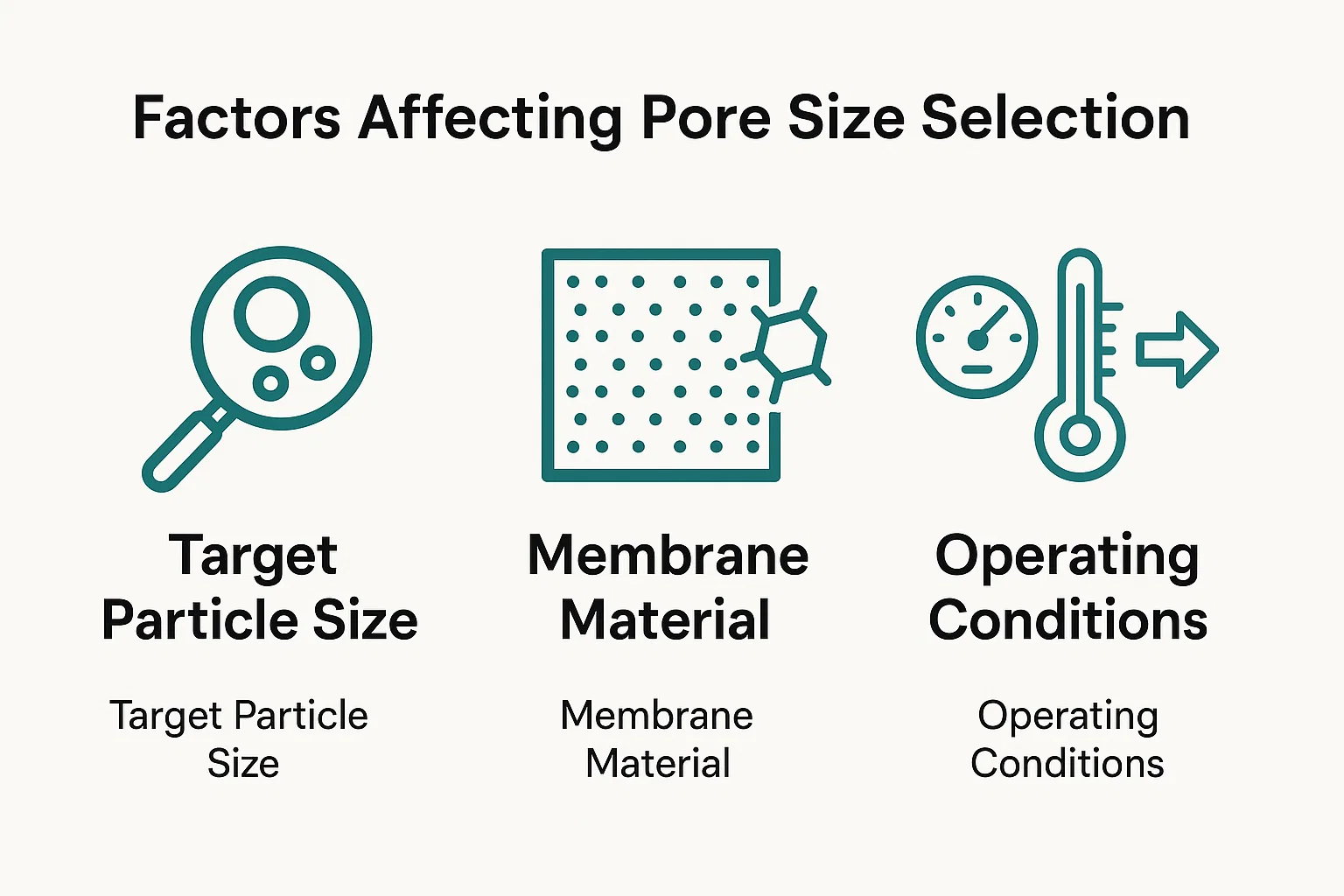

Fatores que afetam a seleção de tamanho de poros

Escolher o tamanho correto do poro do filtro de membrana é uma decisão crítica que afeta diretamente o sucesso, a eficiência e a relação custo-benefício de qualquer processo de filtração. Esta seleção não é arbitrária; É um ato cuidadoso de equilíbrio influenciado por vários fatores -chave que ditam a separação necessária, a compatibilidade da membrana e a viabilidade operacional.

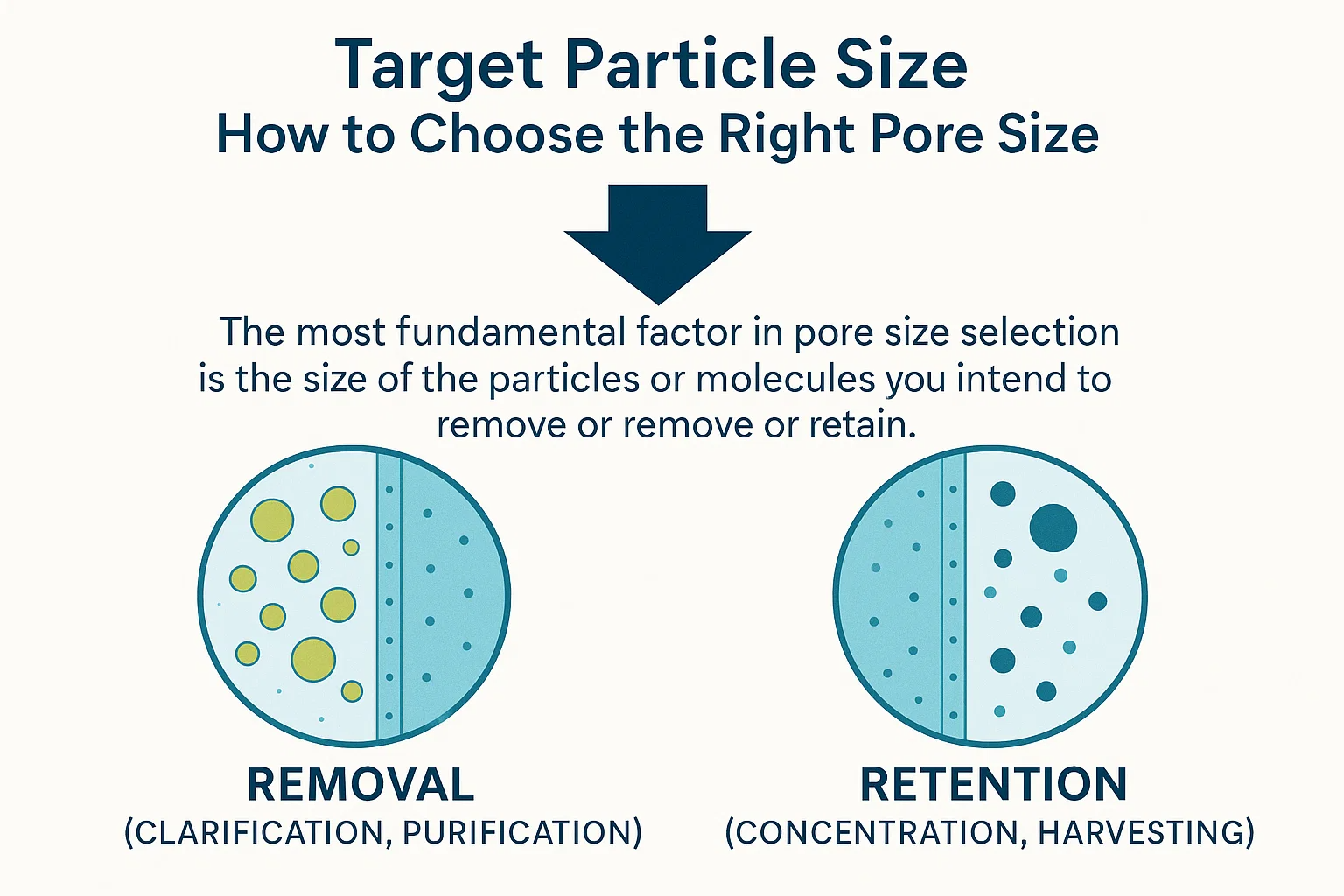

Tamanho da partícula alvo: como escolher o tamanho certo do poro

O fator mais fundamental na seleção do tamanho dos poros é o tamanho das partículas ou moléculas que você pretende remover ou reter .

• Para remoção (esclarecimento, purificação): O tamanho dos poros da membrana deve ser significativamente menor que o contaminante alvo. Por exemplo, se você precisar remover bactérias com um tamanho médio de 0,5 µm, provavelmente selecionaria uma membrana de microfiltração com um tamanho de poro de 0,2 µm ou menor para garantir uma retenção eficaz. Uma regra geral é escolher um tamanho de poro 1/3 a 1/10 do tamanho da menor partícula que você deseja remover, representando a forma de partícula e a potencial incrustação da membrana.
• Para retenção (concentração, colheita): Por outro lado, se seu objetivo é concentrar uma substância desejada (por exemplo, proteínas ou células), o tamanho dos poros da membrana deve ser pequeno o suficiente para reter a substância alvo, permitindo que o solvente e as impurezas menores passem. É aqui que o conceito de corte de peso molecular (MWCO) se torna particularmente relevante para as membranas de UF e NF.

Compreender a distribuição de tamanho dos componentes no fluxo de fluido é fundamental. Isso geralmente requer análise prévia do fluxo de alimentação usando técnicas como espalhamento dinâmico de luz ou microscopia.

Material da membrana: influência no tamanho e compatibilidade dos poros

O material do qual uma membrana é construída desempenha um papel significativo em sua estrutura de poros inerente, resistência química e desempenho geral. Diferentes materiais se prestam a diferentes faixas e aplicações de tamanho de poros:

• Membranas poliméricas: Estes são do tipo mais comum e incluem materiais como polissulfona (PS), poliethersulfona (PES), fluoreto de polivinilideno (PVDF), acetato de celulose (CA), poliamida (PA) e polipropileno (PP).

  • Influência no tamanho dos poros: O processo de fabricação (por exemplo, inversão de fase, alongamento) e o próprio polímero ditam a faixa e distribuição de tamanho de poros alcançáveis. Por exemplo, as membranas celulósicas são frequentemente usadas para filtração geral, onde as propriedades hidrofílicas são desejadas, enquanto o PVDF é conhecido por sua resistência química e ampla disponibilidade de tamanho de poros. A poliamida é o material dominante para as membranas RO e NF devido às suas excelentes propriedades de rejeição de sal.
  • Compatibilidade: A compatibilidade química do material da membrana com o fluido de alimentação (pH, solventes, oxidantes) e produtos químicos de limpeza é crucial. O uso de um material incompatível pode levar à degradação da membrana, alterações no tamanho dos poros e falha do sistema. As limitações de temperatura do material também influenciam a adequação.

• Membranas de cerâmica: Feitos de materiais como alumina, zircônia ou titânia, essas membranas são tipicamente mais robustas.

  • Influência no tamanho dos poros: As membranas cerâmicas geralmente oferecem tamanhos de poros muito uniformes, tornando -os adequados para separações precisas. Eles são comumente encontrados em aplicativos MF e UF.
  • Compatibilidade: Eles exibem estabilidade química e térmica excepcional, permitindo que eles suportem ambientes químicos severos, altas temperaturas e regimes de limpeza agressivos que as membranas poliméricas não podem.

Condições operacionais: pressão, temperatura e vazão

As condições sob as quais o processo de filtração opera também influenciam fortemente a seleção de tamanho dos poros e o desempenho da membrana.

• Pressão: Conforme discutido, é necessária uma pressão de condução mais alta para superar o aumento da resistência hidráulica de poros menores. A membrana escolhida deve ser capaz de suportar a pressão operacional necessária sem compactar ou sustentar danos. A pressão insuficiente levará a baixo fluxo, enquanto a pressão excessiva pode danificar a estrutura da membrana.
• Temperatura: A temperatura afeta a viscosidade do fluido e, consequentemente, o fluxo através da membrana. Temperaturas mais altas geralmente levam a menor viscosidade do fluido e, portanto, mais fluxo. No entanto, os materiais de membrana têm limites de temperatura, além dos quais sua integridade estrutural ou estabilidade do tamanho dos poros podem ser comprometidos.
• Taxa de fluxo (Flux): A taxa de fluxo de permeado desejada (Flux) é um parâmetro crítico de design. Enquanto os poros menores oferecem melhor separação, eles inerentemente fornecem fluxo mais baixo a uma determinada pressão. O design do sistema deve equilibrar a necessidade de separação com a taxa de transferência necessária. Taxas de fluxo mais altas podem exigir áreas de superfície de membrana maiores ou pressões operacionais mais altas, impactando os custos operacionais de capital e operacional.

Em resumo, a seleção do tamanho correto do poro do filtro de membrana é uma decisão multifacetada que requer uma compreensão completa das características da alimentação, o resultado de separação desejado, as propriedades dos materiais de membrana disponíveis e as restrições práticas do ambiente operacional. Um passo em falso nessa seleção pode levar a ineficiências caras ou até falha no processo.

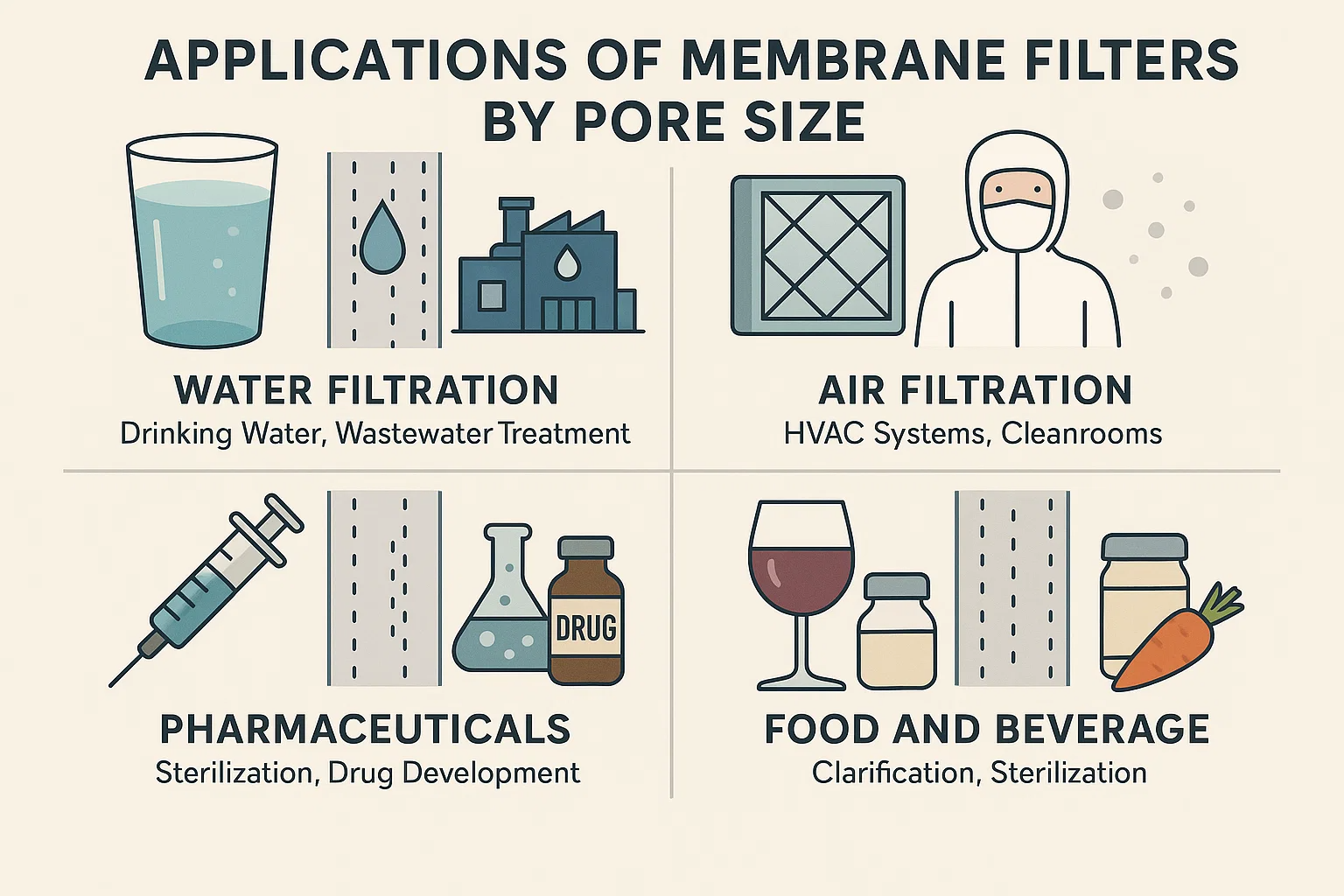

Aplicações de filtros de membrana por tamanho de poro

A capacidade dos filtros de membrana de controlar com precisão o que passa e o que é retido, em grande parte devido aos tamanhos dos poros projetados, os torna indispensáveis ​​em uma vasta gama de indústrias. De garantir água potável à fabricação de medicamentos que salvam vidas, esses filtros são centrais para os processos de purificação, separação e concentração.

Filtração de água: água potável, tratamento de águas residuais

Os filtros de membrana são pedras angulares do tratamento de água moderno, abordando os desafios de pureza que variam de contaminantes macroscópicos a patógenos microscópicos e sais dissolvidos.

• Microfiltração (MF) e ultrafiltração (UF): Essas membranas, com tamanhos de poros no 0,1 a 10 µm (MF) and 0,01 a 0,1 µm (UF) alcance, são amplamente utilizados para a remoção de sólidos suspensos, turbidez, bactérias, protozoários (como Cryptosporidium and Giardia ) e vírus de fontes de água potável. São excelentes etapas de pré-tratamento para sistemas de membrana mais avançados, protegendo as membranas mais finas contra incrustações. No tratamento de águas residuais, a MF/UF pode produzir efluentes de alta qualidade adequados para descarga ou até reutilização, removendo efetivamente sólidos suspensos, bactérias e alguma matéria orgânica.
• Nanofiltração (NF): Com tamanhos de poros normalmente 0,001 a 0,01 µm As membranas NF são empregadas para amolecimento da água, removendo os íons multivalentes de dureza (cálcio, magnésio) e para reduzir os níveis de carbono orgânico dissolvido (DOC), cor e compostos orgânicos sintéticos (por exemplo, pesticidas) da água potável. Isso fornece um permeado de maior qualidade que o UF.
• Osmose reversa (RO): Tendo efetivamente <0,001 µm Tamanhos 'poros' (operando via difusão de solução), as membranas RO são a barreira final para a purificação da água. Eles são críticos para dessalinização de água do mar e água salobra, produzindo água potável. RO também é essencial para a fabricação água ultrapura exigido em indústrias como eletrônicos, produtos farmacêuticos e geração de energia, removendo quase todos os sais e impurezas dissolvidos.

Filtração de ar: sistemas HVAC, salas de limpeza

Embora o termo "tamanho do poro" esteja geralmente associado à filtração líquida, o princípio se aplica igualmente à filtração do ar (gás), onde as membranas filtram partículas no ar.

• Microfiltração (MF) (e HEPA/ULPA Media): São utilizados meios de membrana especializados, geralmente classificados pela eficiência de remoção de partículas, em vez de tamanho de poro discreto, são usados. Por exemplo, HEPA (ar particulado de alta eficiência) Os filtros normalmente capturam 99,97% das partículas $0.3\mu m$ em tamanho e Ulpa (ar de partícula ultra-baixo) Os filtros são ainda mais finos. Estes são cruciais para:
  • Sistemas HVAC: Melhorando a qualidade do ar interno, removendo poeira, pólen, esporos de mofo e alguns alérgenos.
  • Salas limpas: Criando e mantendo ambientes altamente controlados (por exemplo, ISO Classe 1 a 9) essencial para a fabricação de semicondutores, produção farmacêutica e pesquisa delicada, onde mesmo partículas de submicron podem causar contaminação ou defeitos.

Farmacêuticos: esterilização, desenvolvimento de medicamentos

Os rigorosos requisitos de pureza da indústria farmacêutica tornam indispensável os filtros de membrana.

• Microfiltração (MF): Filtração estéril de líquidos (por exemplo, mídia de cultura, buffers, soluções oftalmológicas) antes da embalagem ser uma aplicação comum para 0,1 ou 0,2 µm Membranas MF, garantindo a remoção de bactérias e fungos, evitando ingredientes ativos sensíveis ao calor.
• Ultrafiltração (UF): Membranas da UF (normalmente 0,01 a 0,1 µm ou MWCOs específicos) são vitais para:
  • Concentração e purificação de proteínas: Proteínas terapêuticas concentradas, enzimas e vacinas.
  • Diafiltração: Removendo sais ou trocando buffers durante a purificação de proteínas.
  • Remoção de pirogênio: Eliminando endotoxinas (pirógenos) da água para injeção (WFI).
• Nanofiltração (NF) e osmose reversa (RO): Usado para pré-tratamento da água de alimentação para sistemas UF/RO Água de grau farmacêutico (por exemplo, água purificada, água para injeção) que requer níveis extremamente baixos de impurezas, incluindo sais dissolvidos e compostos orgânicos.

Alimentos e bebidas: esclarecimento, esterilização

Os filtros de membrana aprimoram a qualidade, a vida útil e a segurança de uma ampla gama de produtos de alimentos e bebidas.

• Microfiltração (MF):
  • Esclarecimento de bebidas: Esclarecimento de vinho, cerveja (remoção de leveduras, bactérias e partículas de névoa) e sucos de frutas.
  • Processamento de laticínios: Pasteurização fria do leite (redução da carga bacteriana sem calor), fracionamento dos componentes do leite.
• Ultrafiltração (UF):
  • Concentração de proteínas: Concentrando as proteínas do leite (por exemplo, para produção de queijo), concentração de proteína de soro de leite.
  • Esclarecimento de suco: Removendo sólidos e macromoléculas suspensas de sucos, preservando o sabor.
• Nanofiltração (NF):
  • Refino de açúcar: Dessalinização e purificação de soluções de açúcar.
  • Concentração de suco: Concentração parcial de sucos com desmineralização simultânea.
• Osmose reversa (RO):
  • Concentração: Concentração de líquidos sensíveis ao calor, como café, sucos de frutas ou laticínios, oferecendo economia de energia em comparação com a evaporação.
  • Água para processamento: Fornecendo água de alta pureza para formulação e limpeza do produto.

Aplicações industriais: processamento químico, petróleo e gás

Além dos consumíveis, os filtros de membrana atendem às necessidades críticas de separação e purificação na indústria pesada.

• Microfiltração (MF) e ultrafiltração (UF):
  • Tratamento de águas residuais: Esclarecimento geral e remoção de sólidos suspensos de efluentes industriais.
  • Quebra de emulsão: Separando o óleo da água em fluidos de metalworking ou produzia água na indústria de petróleo e gás.
  • Recuperação de catalisador: Retendo catalisadores valiosos a partir de misturas de reação.
  • Pré-tratamento: Protegendo outros equipamentos a jusante e membranas mais finas.
• Nanofiltração (NF) e osmose reversa (RO):
  • Processar purificação de água: Fornecendo água de alta pureza para caldeiras, torres de resfriamento e processos de fabricação.
  • Recuperação de produtos: Recuperando produtos químicos valiosos de fluxos de resíduos.
  • Concentração de salmoura: Concentrando soluções de sal em vários processos químicos.
  • Separação química: Separando componentes específicos nas etapas de síntese química ou purificação.

Como determinar o tamanho dos poros de um filtro de membrana

Embora o tamanho dos poros seja uma característica fundamental de um filtro de membrana, nem sempre é uma medida simples e direta. Em vez disso, geralmente é inferido através de testes padronizados ou fornecido pelos fabricantes com base em seus processos de controle de qualidade. A determinação precisa do tamanho dos poros é crucial para garantir que a membrana tenha o desempenho esperado para a aplicação pretendida.

Especificações fornecidas pelos fabricantes

A maneira mais comum de saber o tamanho dos poros de um filtro de membrana é revisar o Especificações técnicas e folhas de dados fornecidas pelo fabricante . Os fabricantes respeitáveis ​​investem pesadamente em controle de qualidade e caracterização de seus produtos. Essas especificações normalmente listam:

• Tamanho nominal dos poros: Esta é uma classificação geral, indicando o tamanho médio dos poros. Isso significa que a membrana foi projetada para reter uma certa porcentagem de partículas no tamanho indicado ou acima. Por exemplo, um filtro nominal de 0,2 µm pode reter 99,9% das partículas nesse tamanho. É uma média e não implica que todos os poros sejam exatamente esse tamanho.
• Tamanho absoluto de poros: Essa é uma especificação mais precisa, indicando que todas as partículas maiores que o tamanho declarado são retidas (geralmente 100% de retenção sob condições de teste específicas). Isso é fundamental para aplicações como filtração estéril, onde é necessária remoção completa de microorganismos.
• Corte de peso molecular (MWCO): Para membranas de ultrafiltração e nanofiltração, os fabricantes geralmente especificam a MWCO em Daltons, que descreve o peso molecular no qual 90% de uma proteína globular específica (ou dextrano) é retida pela membrana. Esta é uma medida funcional do tamanho dos poros para separações moleculares.
• Classificações de retenção para organismos específicos: Especialmente para aplicações de tratamento farmacêutico ou de água, os fabricantes podem especificar a capacidade da membrana de reter bactérias específicas (por exemplo,, Brevundimonas Diminuta para filtros estéreis de 0,22 µm) ou vírus. Isso oferece uma medida prática de desempenho orientada para aplicação.

É importante observar que diferentes fabricantes podem usar metodologias ou definições de teste ligeiramente diferentes para "nominal" vs. "absoluto", portanto, comparar as especificações entre as marcas requer uma consideração cuidadosa.

Métodos de teste: teste de ponto de bolha, análise microscópica

Além das reivindicações do fabricante, existem métodos estabelecidos para caracterizar ou verificar o tamanho eficaz do poro e a integridade de um filtro de membrana.

1. Teste de ponto de bolha

O teste de ponto de bolha é um método amplamente utilizado e não destrutivo para determinar o maior tamanho de poro em um filtro de membrana e para verificar a integridade da membrana. É baseado no princípio de que o líquido mantido em um poro por tensão superficial pode ser forçado a sair pela pressão do gás.

• Princípio: A membrana é molhada pela primeira vez com um líquido (por exemplo, água ou álcool), enchendo todos os poros. A pressão do gás (geralmente o ar ou o nitrogênio) é então aplicada a um lado da membrana molhada, enquanto o outro lado está aberto à atmosfera (ou submerso em líquido). À medida que a pressão do gás aumenta gradualmente, acabará por superar a tensão superficial que mantém o líquido no maior poro. Nesse "ponto de bolha", será observada uma corrente contínua de bolhas emergindo do lado úmido da membrana.
• Cálculo: A pressão em que isso ocorre está diretamente relacionada ao maior tamanho de poro pela equação de jovens do LaPlace:
• P = ( 4γcosθ )/D:
  • P é a pressão do ponto de bolha
  • γ é a tensão superficial do líquido de umedecimento
  • θ é o ângulo de contato do líquido com a parede dos poros (geralmente assumida como 0 ∘ Para umedecimento completo, então cos θ = 1 )
  • D é o diâmetro do maior poro.

O teste do ponto de bolha é excelente para controle de qualidade, detectando defeitos de fabricação ou verificando se uma membrana foi danificada ou comprometida (por exemplo, por ataque químico ou pressão excessiva) em uso. Um ponto de bolha inferior do que o esperado indica que estão presentes poros maiores, implicando uma perda de integridade.

2. Análise microscópica (por exemplo, microscopia eletrônica)

Para uma avaliação visual mais direta da estrutura dos poros, técnicas microscópicas avançadas podem ser empregadas, principalmente:

• Microscopia eletrônica de varredura (SEM): O SEM fornece imagens de alta resolução da superfície da membrana e da seção transversal, permitindo a visualização direta dos poros. Embora não forneça um tamanho de poro funcional como o teste de ponto de bolha, ele pode revelar a morfologia dos poros, a distribuição e a estrutura geral da membrana. O software moderno de análise de imagem pode ser usado para medir o tamanho dos poros visíveis e gerar uma distribuição de tamanho de poro.
• Microscopia eletrônica de transmissão (TEM): O TEM oferece ampliação e resolução ainda mais altas, úteis para caracterizar os poros muito finos das membranas UF, NF e RO, especialmente sua estrutura interna.

Embora inestimável para pesquisa e desenvolvimento, a análise microscópica é tipicamente um método de laboratório e não um teste de rotina ou teste de campo para verificação do tamanho dos poros devido à sua complexidade e custo.

Importância da determinação precisa do tamanho dos poros

A determinação precisa do tamanho dos poros é fundamental por vários motivos:

• Garantia de desempenho: Garante que a membrana atinja a eficiência de separação desejada (por exemplo, esterilidade, clareza, rejeição de soluto).
• Otimização do processo: Ajuda a selecionar a membrana correta para uma aplicação específica, impedindo a filtragem excessiva (poros muito pequenos, alto custo, fluxo baixo) ou sub-filtração (poros muito grandes, pureza insuficiente).
• Controle de qualidade: Serve como uma medida de controle de qualidade vital para os fabricantes e usuários finais, confirmando a consistência do lote e a integridade do produto.
• Solução de problemas: Ajuda no diagnóstico de problemas como incrustações, danos ou defeitos de fabricação que possam alterar o tamanho efetivo dos poros.

Em essência, entender e verificar o tamanho dos poros de um filtro de membrana não é apenas um exercício acadêmico; É uma etapa crítica para projetar, operar e manter sistemas de filtragem eficazes.

Problemas comuns relacionados ao tamanho dos poros

Embora os filtros de membrana sejam ferramentas de separação incrivelmente eficazes, sua complexa estrutura de poros também os torna suscetíveis a vários problemas operacionais. Muitos desses desafios, como incrustação, entupimento e necessidade de testes de integridade, estão intrinsecamente ligados ao tamanho dos poros da membrana e sua interação com o fluido sendo filtrado.

Incrustação: como o tamanho dos poros afeta a incrustação da membrana

Incrustação é sem dúvida o desafio mais difundido e significativo na filtração da membrana. Refere -se ao acúmulo de materiais indesejados nos poros da membrana, levando a uma diminuição no fluxo de permeado (vazão) e/ou um aumento na pressão transmembranar (TMP) necessária para manter o fluxo. Esse acúmulo reduz essencialmente o tamanho efetivo dos poros e aumenta a resistência ao fluxo.

Como o tamanho dos poros influencia a incrustação:

• Tamanhos de poros menores, maior tendência de incrustação: As membranas com poros menores (UF, NF, RO) são geralmente mais suscetíveis a incrustações porque rejeitam uma ampla gama de substâncias, incluindo colóides menores, macromoléculas e matéria orgânica dissolvida que pode depositar na superfície da membrana ou adsorve nos poros. A estrutura mais apertada oferece mais locais para interação e menos espaço para os falsntes passarem.
• Plugue de poros: Partículas ou moléculas maiores que os poros da membrana se acumularão na superfície, formando uma "camada de bolo". Essa camada atua como um filtro secundário, adicionando resistência e reduzindo o fluxo.
• Bloqueio/adsorção de poros: Os incrustantes menores, particularmente dissolvidos, as moléculas orgânicas podem adsorver às superfícies internas dos poros ou bloquear a entrada dos poros, reduzindo efetivamente o diâmetro dos poros. Isso geralmente é mais difícil de limpar do que incrustação da superfície.
• Biofolando: Microorganismos (bactérias, fungos, algas) podem se conectar à superfície da membrana e proliferar, formando um biofilme pegajoso. Esse biofilme pode cobrir rapidamente os poros, impedir significativamente o fluxo e até levar a danos irreversíveis se não for gerenciados de maneira eficaz. O tamanho dos poros não evita o apego biológico, mas uma membrana mais densa pode limitar a penetração.

A incrustação reduz a eficiência da filtragem, aumenta o consumo de energia (devido aos requisitos de pressão mais altos), reduz a vida útil da membrana e requer limpeza ou substituição frequente, todos os quais aumentam os custos operacionais.

Entupimento: questões e estratégias de prevenção

Entupimento é uma forma grave de incrustação, onde os poros da membrana ficam completamente bloqueados, geralmente por partículas ou agregados maiores, levando a uma perda drástica ou completa de fluxo. Embora a incrustação possa ser um declínio gradual, o entupimento pode ser mais repentino.

Questões relacionadas ao entupimento:

• Dano irreversível: O entupimento severo pode tornar impossível limpar as membranas, levando a uma substituição prematura.
• Distribuição desigual de fluxo: As membranas parcialmente entupidas podem levar a um fluxo desigual através da superfície da membrana, criando potencialmente áreas localizadas de maior pressão e estresse.
• Desligamentos do sistema: O entupimento frequente requer tempo de inatividade do sistema para limpeza ou substituição da membrana, impactando a produtividade.

Estratégias de prevenção para entupir:

• Pré-tratamento eficaz: Esta é a estratégia mais importante. Usando filtros mais grossos (por exemplo, filtros de cartucho, filtros de mídia granular) ou mesmo membranas de MF como um pré-filtro antes que os sistemas UF, NF ou RO possam remover sólidos suspensos maiores e reduzir a carga nas membranas mais finas.
• Seleção de tamanho de poro apropriada: Escolher um tamanho de poro adequado para a qualidade da água da alimentação e o nível de pré-tratamento aplicado. O excesso de filtragem (usando um tamanho de poro muito pequeno para um determinado feed) exacerbará o entupimento.
• Dinâmica de fluxo otimizada: Operando em velocidades de fluxo cruzado apropriadas na filtração de fluxo tangencial (TFF) ajuda a varrer os fadantes da superfície da membrana, minimizando a formação da camada de bolo.
• Regimes de limpeza regulares: Implementando um cronograma para limpeza de produtos químicos (limpeza limpa ou CIP) e/ou física (por exemplo, backflushing para MF/UF) para remover os falhantes acumulados antes de se tornarem irreversivelmente entupidos.

Teste de integridade: garantindo tamanho e desempenho consistentes dos poros

Dado o papel crítico do tamanho dos poros no desempenho da membrana, particularmente em aplicações que requerem partículas absolutas ou retenção microbiana (por exemplo, filtração estéril), Teste de integridade é fundamental. O teste de integridade verifica que a estrutura dos poros da membrana permanece intacta e livre de defeitos, rachaduras ou canais de desvio que efetivamente criariam poros maiores do que intencionais.

• Por que é crucial: Mesmo um único defeito de fabricação ou dano operacional (por exemplo, por pressão excessiva, ataque químico ou manuseio) pode levar a um "orifício" ou rasgo. Esse defeito ignora a exclusão de tamanho de poro projetada, permitindo que os contaminantes passem, comprometendo todo o processo de filtração.
• Métodos comuns:
  • Teste de ponto de bolha: Como discutido, este é um método primário. Uma queda na pressão do ponto da bolha indica um grande defeito.
  • Teste de difusão: Mede o fluxo de gás através dos poros molhados a uma pressão abaixo do ponto da bolha. Um fluxo excessivo indica um defeito.
  • Teste de retenção de pressão: Mede a cárie de pressão ao longo do tempo em um filtro molhado selado e pressurizado por gás. Uma queda de pressão rápida sugere um vazamento.
  • Teste de fluxo para a frente: Semelhante ao teste de difusão, mas mede o fluxo total de gás, que inclui difusão e fluxo em massa através de qualquer defeito grande.

O teste de integridade é realizado rotineiramente antes e após os processos críticos de filtração (especialmente em farmacêuticos e aplicações estéreis) e após os ciclos de limpeza. Ele oferece garantia de que o desempenho efetivo do tamanho dos poros da membrana é mantido ao longo de sua vida operacional.

Em resumo, o gerenciamento de problemas relacionados ao tamanho dos poros da membrana, como incrustação e entupimento, requer estratégias proativas que envolvam pré-tratamento cuidadoso, operação otimizada e limpeza robusta. Além disso, o teste regular de integridade fornece confiança de que os recursos cruciais de exclusão de tamanho da membrana permanecem intransitados.

Escolhendo o filtro de membrana certa

A jornada de entender o que o tamanho dos poros significa para entender suas diversas aplicações culmina na tarefa crítica de escolher o certo filtro de membrana para uma necessidade específica. Essa decisão raramente é direta e envolve uma avaliação sistemática de vários fatores -chave para garantir o desempenho, a eficiência e a viabilidade econômica ideais.

Avaliando suas necessidades específicas de filtragem

A primeira e mais importante etapa é definir claramente os objetivos do seu processo de filtração. Pergunte a si mesmo:

• Qual é o resultado desejado? Você está tentando:
  • Esclarecer um líquido (remover turbidez)?
  • Esterilizar uma solução (remover bactérias/vírus)?
  • Concentrar um produto valioso (por exemplo, proteínas)?
  • Remover sais dissolvidos ou íons específicos?
  • Purificar a água para um nível de ultrapura?
• Qual é o nível de pureza necessário? Qual é a concentração ou tamanho máximo permitido de contaminantes residuais? Isso guiará diretamente o tamanho de poro necessário. Por exemplo, um filtro de 0,45 µm pode ser suficiente para esclarecimentos gerais, mas é necessário um filtro de 0,22 µm ou mais apertado para a filtração estéril.
• Qual é a natureza do fluxo de alimentação? É um líquido ou um gás? Qual é a sua carga particulada típica ou o teor de sólidos dissolvidos? É altamente viscoso ou relativamente fino?
• Qual é a taxa de transferência necessária (taxa de fluxo)? Quanto líquido ou gás precisa ser processado por unidade de tempo? Isso influencia não apenas o tipo de membrana, mas também a área total da superfície da membrana necessária.
• Quais são os requisitos regulatórios? Para aplicações em produtos farmacêuticos, alimentos e bebidas ou água potável, pode haver padrões regulatórios específicos (por exemplo, FDA, USP, que) que ditam o desempenho do filtro.

Um entendimento claro dessas necessidades restringirá os possíveis tipos de membrana (MF, UF, NF, RO) e suas faixas de tamanho de poro correspondentes.

Considerando as propriedades do fluido sendo filtrado

Além dos contaminantes, as características do próprio fluido desempenham um papel significativo na seleção de membranas, particularmente em relação à compatibilidade do material da membrana.

• Composição química:
  • ph: O pH do fluido deve ser compatível com o material da membrana. Alguns materiais degradam rapidamente em condições altamente ácidas ou alcalinas.
  • Presença de solventes: Os solventes orgânicos podem inchar, dissolver ou danificar severamente certas membranas poliméricas. Membranas de cerâmica ou polímeros específicos resistentes a solventes (por exemplo, PVDF) podem ser necessários.
  • Oxidantes: Oxidantes fortes (como cloro) podem danificar muitos materiais de membrana, especialmente as membranas de poliamida RO/NF. Membranas resistentes ao cloro ou pré-tratamento para remoção de cloro podem ser necessárias.
• Temperatura: A faixa de temperatura operacional deve estar dentro dos limites de tolerância do material da membrana. Altas temperaturas podem causar degradação da membrana ou alterações na estrutura dos poros. Por outro lado, temperaturas muito baixas podem aumentar a viscosidade do fluido, reduzindo o fluxo.
• Viscosidade: Fluidos altamente viscosos requerem pressões operacionais mais altas ou áreas de superfície de membrana maiores para atingir taxas de fluxo desejadas, independentemente do tamanho dos poros.
• Potencial de incrustação: Avalie o potencial do fluido para superar a membrana. Fluidos ricos em sólidos suspensos, colóides, matéria orgânica dissolvida ou microorganismos exigirão pré-tratamento mais robusto, materiais específicos de membrana ou estratégias de limpeza eficazes. Membranas com propriedades de superfície que resistem à adesão (por exemplo, superfícies hidrofílicas para soluções aquosas) podem ser benéficas.

Avaliando a relação custo-benefício de diferentes tipos de membrana

Os custos de capital e operação associados aos sistemas de filtração da membrana variam significativamente, dependendo da tecnologia escolhida e de sua escala.

• Despesas de capital (Capex):
  • Custo da membrana: As membranas mais finas dos poros (ro> nf> uf> mf) são geralmente mais caras por unidade de área devido à sua fabricação complexa.
  • Componentes do sistema: Operações de pressão mais alta (RO, NF) requerem bombas mais robustas, vasos de pressão e tubulações, aumentando os custos iniciais de configuração.
• Despesas operacionais (OPEX):
  • Consumo de energia: Os custos de bombeamento são diretamente proporcionais à pressão operacional e à taxa de fluxo. Os sistemas de RO, exigindo as mais altas pressões, têm o maior consumo de energia.
  • Substituição de membrana: A vida útil varia de acordo com a aplicação, a qualidade da alimentação e o regime de limpeza. Substituir as membranas de poros finos pode ser um custo recorrente significativo.
  • Limpeza de produtos químicos e procedimentos: A frequência e a agressividade da limpeza necessárias para combater a incrustação contribuem para os custos operacionais.
  • Custos de pré-tratamento: O nível de pré-tratamento necessário para proteger a membrana também aumenta o orçamento operacional geral.

É crucial realizar um Custo total de propriedade (TCO) Análise que considera o investimento inicial e as despesas operacionais de longo prazo. Às vezes, investir em uma membrana um pouco mais cara com melhor resistência a incrustações ou uma vida útil mais longa pode levar a economias significativas nos custos de energia, limpeza e substituição ao longo da vida útil do sistema. Por outro lado, escolher um sistema de RO quando a NF seria suficiente pode ser um gasto desnecessário de capital e energia.

Ao considerar cuidadosamente esses fatores entrelaçados - suas metas de filtragem, as características do fluido e as implicações econômicas - você pode tomar uma decisão informada de selecionar o filtro de membrana com o tamanho e as propriedades do poros ideais para sua aplicação específica. Essa abordagem holística garante não apenas filtração eficaz, mas também uma operação sustentável e econômica.

Ainda tem dúvida? Basta entrar em contato com Hangzhou Nihaowater, gostaríamos de ajudar.
