Dominando a relação F/M para controle de processos de águas residuais no mundo real

No tratamento biológico de águas residuais, o processo de lodo ativado é frequentemente tratado como uma certeza matemática. No entanto, engenheiros de processos experientes sabem que ele se compouta mais como um ecossistema volátil. No centro da gestão deste ecossistema está a Propoução alimento-microorganismo (F/M) .

Embora os manuais operacionais padrão ofereçam fórmulas rígidas, o verdadeiro domínio do processo requer a compreensão de como o F/M interage com a química orgânica variável, a cinética sazonal e as limitações do sensor em tempo real. Este guia vai além dos cálculos básicos para fornecer insights práticos e testados em campo para a otimização de plantas modernas.

1. Introdução à Relação F/M: O Equilíbrio Cinético Biológico

A relação F/M define a relação termodinâmica entre a massa de substrato orgânico biodegradável que entra nos reatores biológicos e a massa de bactérias heterotróficas ativas dedicadas à estabilização.

• A “Comida” (F): A taxa de massa de carregamento orgânico. Embora tradicionalmente definido pela Demanda Bioquímica de Oxigênio (DBO), representa os compostos carbonáceos voláteis disponíveis para o catabolismo microbiano.
• Os “Microorganismos” (M): A biomassa celular ativa que reside dentro dos limites da bacia de aeração, responsável pela oxidação carbonácea e pela biofloculação.

Num sistema ideal, esta proporção mantém as bactérias na fase de declínio tardio do crescimento ou na fase inicial da respiração endógena. Se a escala se inclinar muito em qualquer direção, a estrutura física do floco de lodo se degrada, alterando o Índice de Volume de Lodo (SVI) e arriscando a não conformidade regulatória para sólidos suspensos totais (SST) e limites de nutrientes.

2. Matemática Dinâmica: Levando em consideração a latência e a “pureza” do lodo

A representação matemática clássica do F/M é simples, mas os seus componentes escondem armadilhas operacionais.

As fórmulas de texto puro

Unidades Imperiais dos EUA:
F/M = (DBO do afluente, mg/L * Vazão, MGD * 8,34) / (MLVSS, mg/L * Volume da bacia, MG * 8,34)

Unidades Métricas:
F/M = (DBO afluente, mg/L * Vazão, m3/dia) / (MLVSS, mg/L * Volume da bacia, m3 * 1.000)

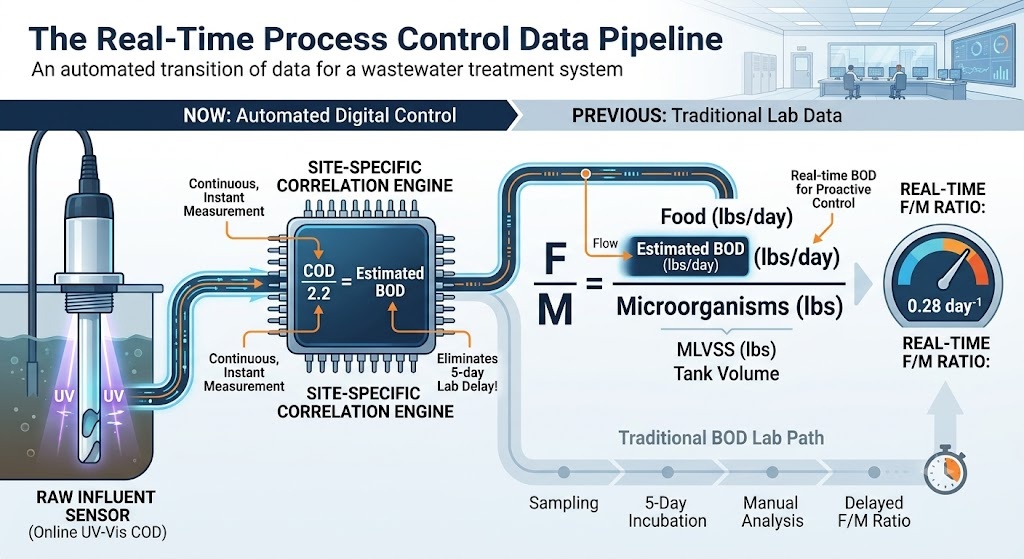

Ganho de informações: quebrando a armadilha da latência do BOD de 5 dias

A maior falha no controle clássico de F/M é que o DBO5 padrão requer um período de incubação de 5 dias. Gerenciar uma planta dinâmica usando um indicador de atraso de 5 dias garante que você esteja sempre resolvendo a crise da semana passada.

Instalações avançadas contornam isso estabelecendo uma dinâmica Matriz de correlação COD-para-BOD ou TOC-para-BOD . O afluente municipal doméstico bruto normalmente exibe uma relação DQO:DBO de 2,0:1 a 2,5:1. No entanto, se a sua instalação receber frações industriais (por exemplo, processamento de alimentos, fabricação de produtos químicos), essa proporção poderá aumentar para 4,0:1 ou mudar de hora em hora.

[Estimativa alimentar em tempo real] = DQO diário (por meio de digestão de 2 horas ou UV-Vis on-line) / Fator de correlação específico do local

Ao utilizar espectrofotômetros UV-Vis on-line no açude de efluentes primários, os operadores podem capturar “lesmas” orgânicas em tempo real e ajustar as métricas do processo imediatamente, em vez de descobrir uma sobrecarga tóxica cinco dias depois.

A fração de “pureza” MLVSS para MLSS

Substituir MLSS por MLVSS no denominador é um erro crítico. MLSS inclui sólidos inertes não biológicos (sólidos suspensos fixos como grãos finos, lodo e fósforo precipitado).

Uma planta municipal saudável mantém um Razão MLVSS/MLSS (Índice de Pureza) de 0,75 a 0,85 . Durante chuvas fortes em sistemas de esgoto combinados, ou em instalações com canais de areia inadequados, a areia inerte penetra na bacia de aeração, caindo a proporção abaixo de 0,60. Se você não testar a fração volátil (MLVSS por meio de teste de mufla volátil a 550 graus Celsius), você superestimará matematicamente sua força de trabalho microbiana, subalimentará drasticamente seu sistema e desencadeará uma fome inesperada de biomassa.

3. Cenário de cálculo avançado: a mudança industrial

Vamos olhar além dos cálculos municipais básicos para um cenário avançado onde uma fábrica industrial de processamento de alimentos despeja um aumento inesperado de matéria orgânica num sistema municipal.

Dados de campo coletados às 08h00:

• Taxa de fluxo influente: 4,0 MGD
• DQO do Efluente Primário (via teste rápido): 600mg/L
• Fator histórico COD:BOD para este mix industrial específico: 2,4:1
• Volume do tanque de aeração: 1,2 milhão de galões (MG)
• Concentração MLSS: 3.500mg/L
• Fração Orgânica Volátil Atual (MLVSS/MLSS): 72% devido ao recente escoamento de lodo em clima úmido

Etapa 1: calcular DBO (alimentos) estimado em tempo real

DBO influente estimado = 600 mg/L DQO / 2,4 = 250 mg/L DBO
Alimentos aplicados = 250 mg/L * 4,0 MGD * 8,34 = 8.340 libras de DBO/dia

Etapa 2: Calcular a verdadeira massa biológica (microrganismos)

Concentração verdadeira de MLVSS = 3.500 mg/L MLSS * 0,72 = 2.520 mg/L MLVSS
Microrganismos ativos = 2.520 mg/L * 1,2 MG * 8,34 = 25.220 libras de MLVSS

Etapa 3: calcular o F/M em tempo real

Proporção F/M = 8.340 libras BOD / 25.220 libras MLVSS = 0,33 dia^-1

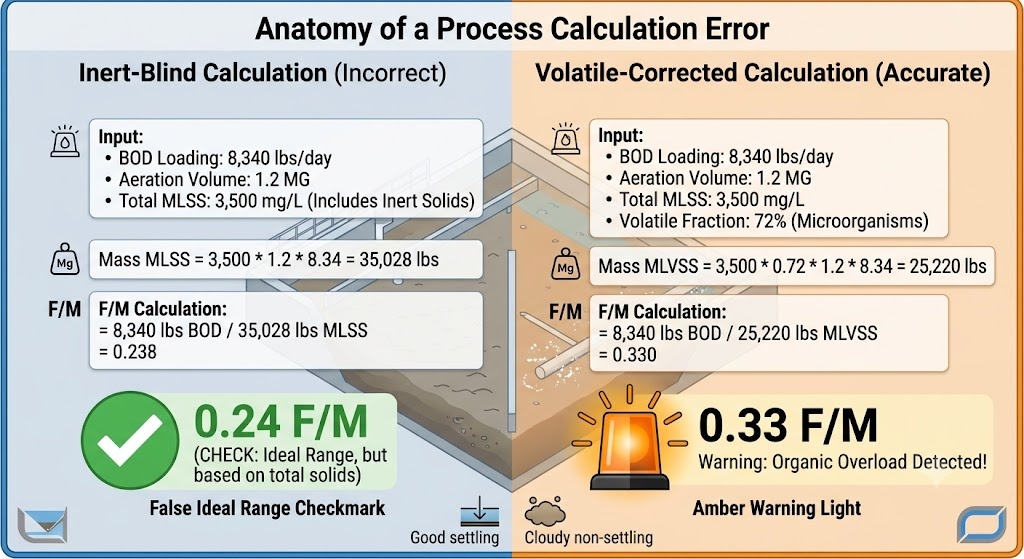

Visão Operacional: Se o operador tivesse utilizado incorretamente o MLSS total para o cálculo, o F/M calculado teria aparecido como 0,24, sinalizando um sistema convencional perfeitamente estável. Na realidade, a verdadeira carga biológica é de 0,33 – aproximando-se do limite superior do tratamento convencional, alertando o operador para suprimir imediatamente o desperdício de lodo para evitar a lavagem da biomassa.

4. Faixas ideais de F/M e fator de temperatura cinética

As faixas-alvo operacionais devem estar alinhadas com o projeto de engenharia específico da instalação.

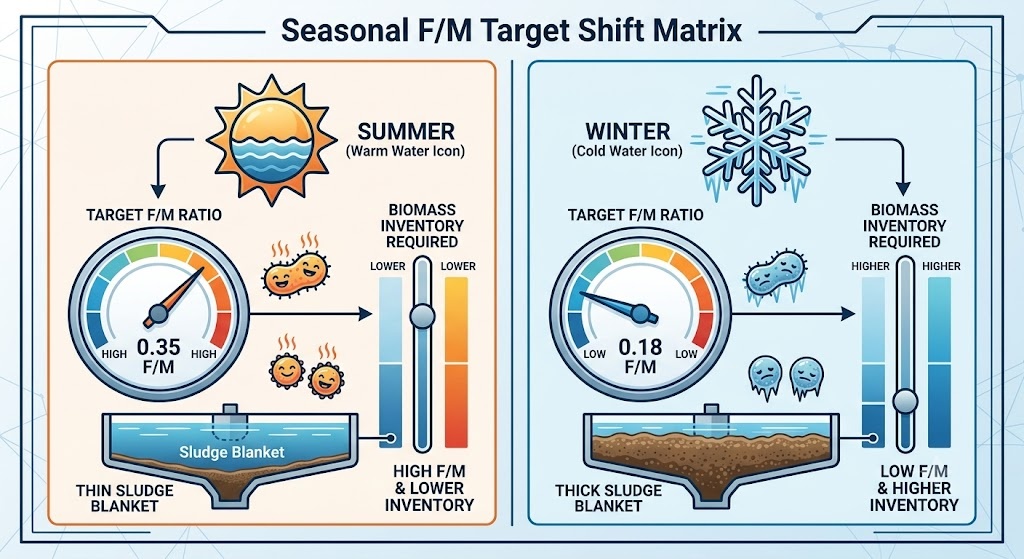

O coeficiente de temperatura esquecido pelos livros didáticos

A atividade enzimática microbiana é altamente dependente da temperatura, governada pela equação de Arrhenius modificada. Para cada queda de 10 graus Celsius na temperatura das águas residuais, as taxas metabólicas biológicas diminuem cerca de 50%.

• Funcionamento no Verão (25°C): Os micróbios têm altas taxas metabólicas. Eles consomem alimentos rapidamente. Você pode executar com segurança uma relação F/M mais alta (por exemplo, 0,35) porque a velocidade de processamento cinético corresponde à taxa de carregamento.
• Funcionamento no Inverno (10°C): Os micróbios ficam lentos. Para tratar a mesma massa de DBO recebida, é necessário aumentar o tamanho da sua força de trabalho microbiana. Os operadores devem visar uma relação F/M mais baixa (por exemplo, 0,18) aumentando intencionalmente as metas MLVSS para fornecer mais capacidade de processamento “presencial”.

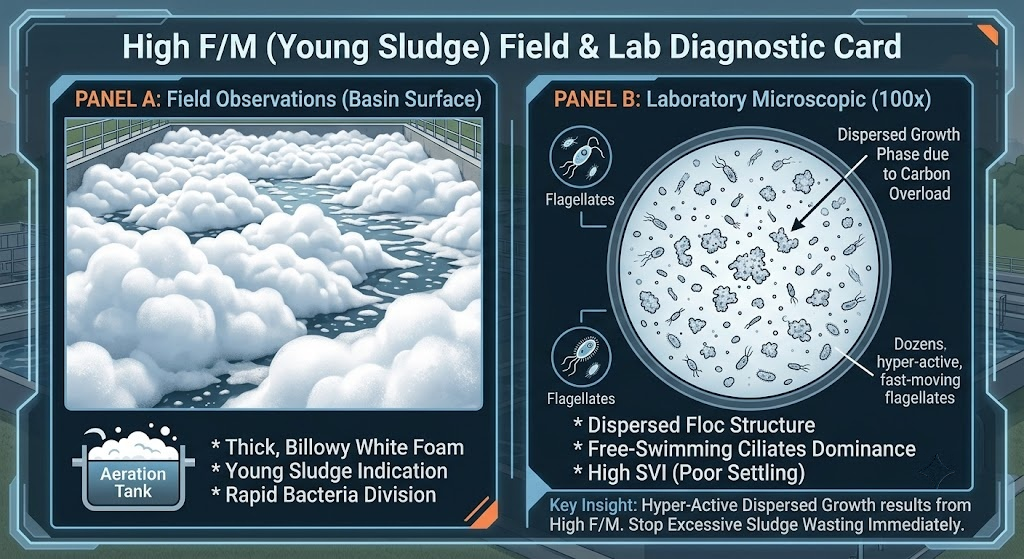

5. Solução de problemas de altas relações F/M: sobrecarga orgânica e dispersão estrutural

Uma relação F/M elevada (>0,50 em sistemas convencionais) indica que a energia carbonácea disponível excede a capacidade metabólica da biomassa em pé. Isso decorre de despejos de lodo industrial, lavagens hidráulicas repentinas de sólidos em águas pluviais ou desperdício excessivo de lodo (WAS).

Diagnóstico visual e microscopia no local

• Fenômeno de Superfície: A bacia de aeração gera uma camada espessa, ondulada e altamente fluida. espuma branca imaculada . Esta espuma contém altas concentrações de polissacarídeos extracelulares e lipídios produzidos pela divisão rápida de bactérias jovens em sua fase de crescimento logarítmico.
• Estrutura Microscópica: Sob ampliação de 100x, os flocos de lodo parecem pequenos, altamente fraturados e sem bordas estruturadas. Você verá um domínio maciço de ciliados e flagelados que nadam livremente, com uma ausência absoluta de rotíferos ou ciliados perseguidos.

Ações corretivas avançadas

1. A manobra Step-Feed: Se a sua instalação estiver equipada com recursos de alimentação escalonada, desvie o fluxo de afluente bruto para longe da cabeça do tanque de aeração e distribua-o pelas zonas intermediárias ou traseiras. Isto diminui imediatamente a relação F/M na entrada, protegendo a biomassa retornada do choque orgânico.
2. Ajustes de equilíbrio RAS/WAS: Interrompa imediatamente todo o bombeamento do WAS. Aumente as taxas de retorno de lodo ativado (RAS) para maximizar a transferência de sólidos armazenados dos clarificadores secundários de volta para a zona de reação.

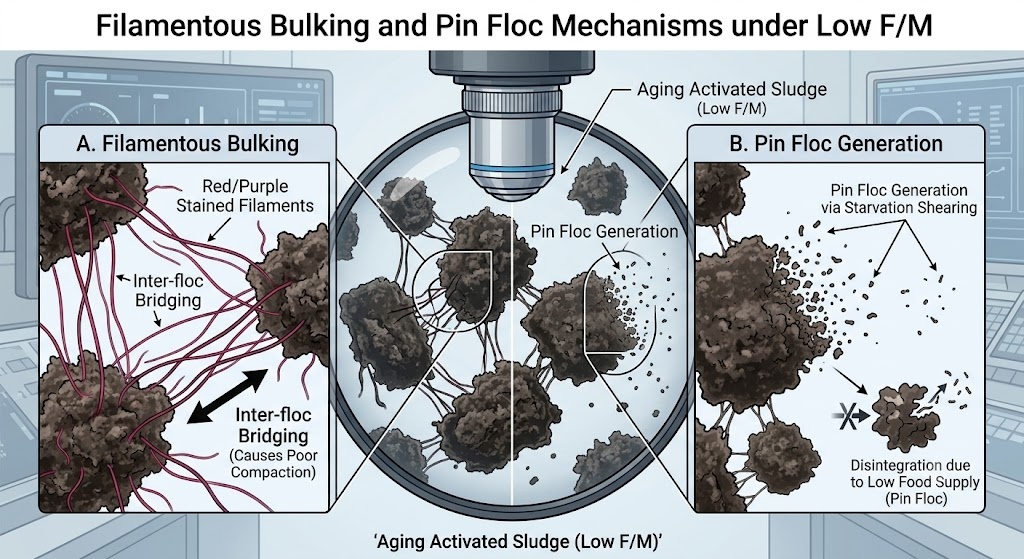

6. Solução de problemas de baixas relações F/M: Microthrix Bulking & Pin Floc

Uma relação F/M baixa (<0,15 em sistemas convencionais) representa um ambiente de intensa fome biológica. A população microbiana ultrapassou o seu fornecimento de energia primária.

Diagnóstico visual e microscopia no local

• Fenômeno de Superfície: A bacia de aeração desenvolve uma camada de espuma densa, gordurosa, marrom escura ou marrom-amarelada que resiste a borrifos de água. O clarificador secundário exibe floco de pinos —pequenas partículas semelhantes a cinzas flutuando sobre o açude de efluentes, apesar de uma coluna de água altamente transparente.
• Estrutura Microscópica: Os flocos de lama parecem maciços, escuros e irregulares. Fios longos e semelhantes a cabelos bactérias filamentosas (como Microthrix parvicella or Digite 0041 ) se separam do núcleo dos flocos, preenchendo lacunas e evitando fisicamente a compactação no clarificador.

A mecânica do aumento da fome

Quando a comida é escassa, as bactérias filamentosas superam as bactérias formadoras de flocos padrão. As células filamentosas têm uma proporção entre área de superfície e volume muito maior, permitindo-lhes eliminar vestígios de DBO de forma mais eficaz do que flocos densos. À medida que se multiplicam, criam uma malha em forma de teia que retém a água, aumentando o Índice de Volume de Lodo (SVI) e fazendo com que a manta de lodo no clarificador suba em direção à superfície.

Ações corretivas avançadas

1. O Protocolo de Desperdício Incremental: É preciso eliminar o excesso de biomassa para restaurar o equilíbrio, mas grandes ajustes podem chocar o sistema. Implementar o Regra de desperdício máximo de 10% a 15% : nunca aumente seu volume diário de WAS em mais de 15% em uma única janela de 24 horas.
2. Estratégia de Cloração Seletiva: Se o volume filamentoso for grave, aplique uma dose específica de cloro na linha RAS. Dosear cloro a uma taxa precisa de 2 a 5 libras de cloro por 1.000 libras de MLVSS por dia . Como os filamentos se estendem para fora da estrutura do floco, eles são expostos primeiro ao cloro, destruindo-os e mantendo seguras as bactérias internas formadoras de flocos.

7. Integração de Processos: Matriz Operacional F/M vs. MCRT

As operações avançadas de águas residuais não gerenciam o F/M como uma métrica isolada. Funciona como o inverso matemático de Tempo Médio de Residência Celular (MCRT) or Tempo de Retenção de Sólidos (SRT) .

Enquanto o F/M mede o estressor externo (alimentos que entram no sistema), o MCRT mede a idade interna e o tempo de retenção da força de trabalho.

MCRT = Inventário Total de Sólidos Voláteis Suspensos no Sistema / Massa Total de Sólidos Voláteis Desperdiçados e Efluentes Perdidos por Dia

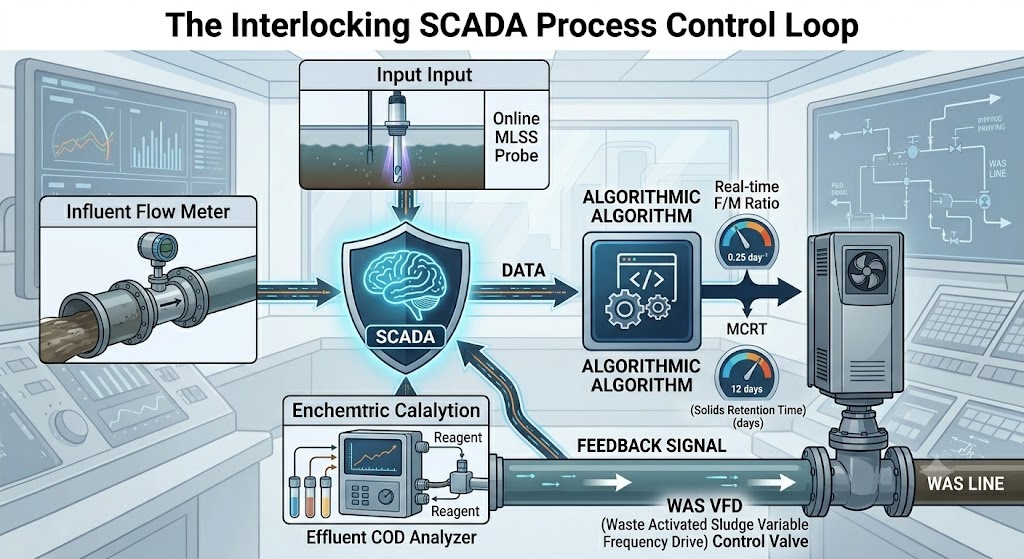

A transição para gêmeos digitais e controle automático SCADA

Instalações de tratamento modernas utilizam um sistema unificado Matriz de Controle de Processo dentro de seus sistemas SCADA. Sondas ópticas MLSS on-line instaladas no ponto médio da bacia de aeração fornecem dados contínuos de sólidos. Combinado com medidores de vazão magnéticos digitais nas linhas de afluente e WAS, o sistema SCADA modula automaticamente as bombas de desperdício do inversor de frequência variável (VFD) para manter um MCRT alvo estável.

Quando uma carga industrial repentina altera a relação F/M, a automação detecta a queda correspondente na demanda de oxigênio dissolvido (OD) e os ajustes podem ser feitos imediatamente. Esta integração garante que o MCRT atue como âncora para a estabilidade, enquanto o F/M serve como ferramenta de diagnóstico para avaliar variações de carga em tempo real.

8. Resumo: Conclusões executivas para gerentes de fábrica

A otimização de uma planta de lodo ativado requer a superação de metodologias históricas e a adoção de métricas de processo dinâmico:

• Incorpore substitutos rápidos: Substitua o teste padrão de DBO com atraso de 5 dias por digestão de bancada de DQO de 2 horas ou sensores ópticos UV-Vis on-line para gerenciar choques F/M elevados de forma proativa.
• Normalizar para conteúdo de cinzas: Nunca calcule metas de processo usando o MLSS total; priorizar o MLVSS para isolar a massa biológica ativa do lodo inerte do rio e da precipitação mineral.
• Incorporar metas de temperatura cinética: Mude as faixas F/M alvo para valores mais baixos no inverno e mais altos no verão para corresponder às flutuações metabólicas bacterianas naturais.
• Pratique o desperdício conservador: Proteja seu sistema contra oscilações do processo limitando qualquer ajuste volumétrico do WAS de um único dia em 15%.
