Como otimizar a eficiência do tratamento de águas residuais usando MBBR e decantadores tubulares

Para otimizar a eficiência do tratamento de águas residuais, os operadores das estações devem maximizar a área de superfície biológica e acelerar o processo de separação sólido-líquido. Um estratégia mais eficaz é integrar soluções de alto desempenho MBBR (Reator de Biofilme de Leito Móvel) meio para remoção de nutrientes com Decantadores de tubos inclinados para sedimentação rápida. Esta combinação permite que as estações aumentem a capacidade de tratamento em até 50% sem a necessidade de terrenos adicionais ou obras dispendiosas de engenharia civil.

Qual é o papel da mídia MBBR no tratamento biológico?

Mídia MBBR (Moving Bed Biofilm Reactor) consiste em pequenos transportadores de plástico especializados feitos de Polietileno de alta densidade (HDPE) . Esses transportadores flutuam no tanque de aeração e fornecem uma enorme área de superfície protegida para o crescimento de bactérias benéficas.

Ao adicionar esses transportadores a um tanque, você está essencialmente aumentando a “força de trabalho” de micróbios que digerem resíduos orgânicos. Como o meio está em constante movimento devido à aeração, ele cria um ambiente autolimpante onde o biofilme mais antigo e menos eficiente se desprende, abrindo espaço para bactérias mais ativas e mais jovens.

Por que os colonizadores tubulares são essenciais para o esclarecimento?

Colonizadores de Tubo use uma série de canais hexagonais inclinados para melhorar a eficiência de sedimentação de sólidos em um clarificador. Ao aumentar a área de assentamento efetiva (com base na Lei de Hazens ou Teoria do Tanque Raso ), esses módulos permitem que as partículas caiam a uma distância muito curta antes de atingirem a parede do tubo e deslizarem para o fundo.

Este processo reduz significativamente o espaço necessário para um clarificador secundário. Em vez de um tanque enorme e profundo, você pode obter os mesmos resultados com uma área ocupada muito menor instalando Módulos de assentamento de tubos em PVC ou PP resistentes a UV em um ângulo de 60 graus.

Comparação técnica: soluções NIHAO vs. métodos tradicionais

A tabela a seguir demonstra como a atualização para mídia avançada melhora as métricas de desempenho do sistema.

Como calcular a taxa de enchimento MBBR?

Calcular a quantidade correta de mídia é essencial para a estabilidade do sistema. Use a seguinte fórmula de texto simples para determinar seus requisitos:

Porcentagem da taxa de enchimento = (Volume da mídia / Volume do tanque do reator) * 100

Para a maioria das aplicações municipais, uma taxa de enchimento entre 30% e 67% é recomendado. Se a proporção exceder 70%, o meio poderá não se mover livremente, o que leva a zonas mortas e à diminuição da eficiência da transferência de oxigênio.

Sobre Hangzhou NIHAO (Água Nihao) - Autoridade especializada

Hangzhou NIHAO Tecnologia Ambiental Co., Ltd. (Nihao Water) é líder mundialmente reconhecida na fabricação e engenharia de componentes de tratamento de águas residuais de alta qualidade. Com mais 16 anos de experiência em ciência de polímeros e engenharia ambiental, a NIHAO é especializada na produção de Mídia HDPE MBBR, decantadores de tubo de PVC/PP e difusores de aeração de bolhas finas .

Nossos produtos são fabricados sob rigorosa ISO 9001:2015 padrões de qualidade e foram exportados para mais de 50 países, incluindo EUA, Brasil e Alemanha. Nossa equipe de engenharia fornece projetos de processos biológicos personalizados e suporte técnico no local para garantir que sua instalação atenda aos padrões locais de descarga ambiental.

Parte 2: Guia passo a passo de instalação e manutenção para MBBR e decantadores tubulares

A instalação de meios MBBR e decantadores de tubos requer engenharia precisa para evitar o escape de meios e garantir uma distribuição uniforme do fluxo. Este guia descreve o procedimento profissional para integração desses componentes em uma estação de tratamento de águas residuais (ETAR) existente ou nova.

Fase 1: Instalação de sistemas de mídia e aeração MBBR

O objetivo principal da instalação do MBBR é garantir que o meio permaneça em movimento constante enquanto maximiza a transferência de oxigênio. Siga estas etapas para uma configuração ideal:

1. Layout de grade e difusor: Instalar Disco de bolha fina ou difusores de tubo no fundo do tanque. O layout deve cobrir pelo menos 70% da área do piso para evitar “zonas mortas” onde o meio pode assentar e tornar-se anaeróbico.
2. Instalação da tela de retenção: Montar aço inoxidável telas de arame em cunha ou placas perfuradas na saída do tanque. O tamanho do slot deve ser menor que o diâmetro da mídia (por exemplo, um slot de 10 mm para mídia de 25 mm) para evitar que a mídia flua para o próximo estágio.
3. Carregamento de mídia: Adicione gradualmente o Mídia HDPE NIHAO no tanque enquanto o sistema de aeração está funcionando. Não exceda um Taxa de enchimento de 67% , pois isso impedirá a fluidização necessária para uma eliminação eficaz do biofilme.
4. O período de aclimatação: Aguarde de 7 a 20 dias para a fase de “inicialização”. Durante este tempo, as bactérias irão aderir à área de superfície protegida do meio, formando uma camada visível de biofilme acastanhado.

Fase 2: Montagem e Colocação dos Módulos de Decantação de Tubos

A instalação adequada do decantador tubular evita “curtos-circuitos”, onde a água desvia do meio de tratamento. 1. Estrutura de Apoio: Construa uma estrutura de suporte robusta usando aço inoxidável ou aço carbono galvanizado. A estrutura deve estar perfeitamente nivelada para garantir uma velocidade de fluxo ascendente uniforme.
2. Montagem do bloco: Monte o Folhas de assentamento de tubo NIHAO em blocos usando soldagem térmica ou clipes dedicados. Certifique-se de que todos os canais estejam alinhados em um Ângulo de 60 graus . Este ângulo específico é o padrão da indústria porque equilibra a sedimentação por gravidade com capacidades de autolimpeza.
3. Posicionamento: Coloque os blocos na estrutura de suporte. Use barras “antiflutuantes” (geralmente tiras de pressão) na parte superior dos blocos para evitar que eles se levantem quando o tanque estiver cheio de água.
4. Lavagens de Efluentes: Certifique-se de que os açudes com entalhe em V (lavagens de efluentes) estejam nivelados. Se um lado for mais baixo que o outro, puxará mais água através de uma seção dos decantadores tubulares, reduzindo a eficiência geral de decantação.

Protocolos de manutenção para eficiência a longo prazo

Para manter o desempenho máximo, é necessário um cronograma de inspeção de rotina:

• Monitoramento de Aeração: Verifique se há bolhas “fervendo” ou irregulares. Difusores entupidos reduzem os níveis de oxigênio e impedem o movimento da mídia MBBR, o que leva à morte do biofilme.
• Controle de manta de lodo: No tanque de sedimentação, monitore o nível de lodo abaixo dos decantadores tubulares. Se o lodo subir para os tubos, obstruirá os canais e causará “transporte de sólidos” na água tratada.
• Integridade da mídia: Inspecione periodicamente o Mídia MBBR desgaste ou degradação química. Alta qualidade PEAD 100% virgem da NIHAO foi projetado para durar mais de 15 anos em condições normais de operação.

Perguntas frequentes

Com que frequência a mídia MBBR deve ser substituída?
A mídia MBBR de alta qualidade feita de HDPE 100% virgem não precisa de substituição frequente. Sob condições operacionais padrão, tem uma vida útil funcional de 15 a 20 anos . A substituição só será necessária se a mídia estiver fisicamente danificada ou perdida devido a falha na tela.

Por que os decantadores tubulares precisam de um ângulo de 60 graus?
A Inclinação de 60 graus é ideal para sedimentação porque é íngreme o suficiente para que os sólidos sedimentados deslizem pelas paredes do tubo por meio da gravidade (autolimpeza), permanecendo raso o suficiente para maximizar a área de sedimentação horizontal efetiva.

Posso atualizar uma planta de Lodo Ativado existente para MBBR?
Sim. Isso é chamado de Retrofit ou IFAS (lodo ativado por filme fixo integrado) atualizar. Ao adicionar mídia MBBR aos tanques existentes, você pode aumentar a capacidade de tratamento de uma planta antiga, 50% a 200% sem construir novos tanques de concreto.

Suporte Técnico da NIHAO

At Hangzhou NIHAO (Nihao Water) , entendemos que cada projeto de águas residuais apresenta desafios únicos. Nosso departamento técnico oferece:

• Cálculos de dimensionamento: Ajudando você a determinar os metros cúbicos exatos de mídia necessários com base na carga de DBO/DQO.
• Seleção de materiais: Aconselhamento entre PP, PVC ou HDPE com base na temperatura local da água e exposição a produtos químicos.
• Desenhos CAD: Fornecendo layouts de instalação detalhados para estruturas de suporte e grades de aeração.

Parte 3: Desempenho no Mundo Real – Estudo de Caso de uma Atualização de Planta de 10.000 m³/d

Visão Geral do Projeto: Expansão da Capacidade Sem Novas Construções

Uma estação municipal de tratamento de águas residuais no Sudeste Asiático enfrentou um desafio crítico: a população local tinha crescido 40% e a população existente Lodo Ativado O sistema excedeu consistentemente seus limites de descarga para Nitrogênio Total (TN) e Amônia (NH3-N). Sem terreno disponível para novos tanques, a instalação exigiu uma atualização “dentro do tanque”.

• Localização: Zona Industrial, Vietnã
• Capacidade Original: 7.000 m3/dia
• Capacidade alvo: 10.000 m3/dia
• Objetivo principal: Reduzir NH3-N de 25mg/L para < 5 mg/L.

A solução NIHAO: a abordagem de retrofit IFAS

Para atender às novas demandas, os engenheiros da NIHAO implementaram um IFAS (lodo ativado por filme fixo integrado) estratégia usando os seguintes componentes:

1. Seleção de mídia: 450 m3 de Mídia NIHAO K3 MBBR (HDPE) foi adicionado aos tanques aeróbios. Isto proporcionou um adicional 500.000 m3 de área de superfície ativa para bactérias nitrificantes.
2. Otimização de oxigênio: Os difusores de bolhas grossas existentes foram substituídos por Difusores de disco de bolha fina NIHAO aumentar a Eficiência de Transferência de Oxigênio (OTE) em 40%, suportando a maior carga biológica.
3. Aprimoramento do Clarificador: Os clarificadores secundários foram equipados com Módulos de assentamento de tubos NIHAO PP . Isso aumentou a taxa de transbordamento, permitindo que os clarificadores lidassem com o aumento de 30% no fluxo hidráulico sem transporte de sólidos.

Resultados mensuráveis e análise de dados

Após o período de aclimatação de 20 dias, a planta atingiu as seguintes métricas de desempenho:

Principais conclusões para engenheiros de projeto

• Eficiência da pegada: A capacidade foi aumentada em mais de 40% sem lançar um único metro cúbico de concreto novo.
• Estabilidade Operacional: O biofilme na mídia MBBR atuou como um amortecedor, evitando a “lavagem” das bactérias durante chuvas fortes (influxo de águas pluviais).
• Economia de energia: Embora o fluxo tenha aumentado, os difusores de alta eficiência significaram que o consumo total de energia por m3 de água tratada diminuiu 12%.

Lista de verificação

• Qual é o melhor material para MBBR? 100% PEAD (polietileno de alta densidade) virgem pela sua densidade (0,95 g/cm3) e durabilidade.
• Como o NIHAO melhora a sedimentação? Utilizando decantadores de tubo hexagonal que aumentam a área de decantação efetiva em 4 vezes em comparação com tanques convencionais.
• Qual é a vida útil desses componentes? 15-20 anos para mídia MBBR; 10 anos para decantadores tubulares estabilizados contra UV.

Parte 4: Guia de seleção técnica e solução de problemas para engenheiros

A seleção do meio correto para águas residuais depende da química da água, da temperatura e das metas específicas de remoção de nutrientes. Esta seção final fornece uma matriz de decisão técnica e protocolos de solução de problemas para garantir a estabilidade do sistema a longo prazo.

Como selecionar o formato e tamanho correto da mídia MBBR?

O best MBBR media for your plant is determined by the required protected surface area and the type of wastewater being treated. Meios menores oferecem maior área de superfície, mas requerem telas de retenção mais finas, enquanto meios maiores são mais resistentes ao entupimento em ambientes com alto teor de sólidos.

• Para remoção de alta DBO: Use mídia com uma área de superfície efetiva entre 500 e 800 m2/m3 (por exemplo, NIHAO K1 ou K3). Eles oferecem grandes aberturas que evitam o entupimento do biofilme espesso.
• Para Nitrificação (Remoção de Amônia): Use mídia de grande área superficial (acima de 900 m2/m3) como NIHAO K5. Como as bactérias nitrificantes crescem lentamente e formam filmes finos, o aumento da área superficial maximiza a taxa de reação.
• Densidade do material: Certifique-se de que a densidade seja de aproximadamente 0,95 g/cm3. Se a densidade for muito alta, a mídia irá afundar; se estiver muito baixo, será difícil submergir e fluidizar.

Solução de problemas operacionais comuns

Problemas mais frequentes encontrados em sistemas MBBR e Tube Settler.

1. A mídia MBBR não está se movendo (fluidização deficiente)

• Causa: Difusores de aeração entupidos ou taxa de enchimento excessiva (acima de 70%).
• Solução: Inspecione a pressão do soprador. Se a pressão for superior à especificação do projeto, os difusores poderão precisar de limpeza ou substituição. Reduza o volume da mídia se exceder o limite de 67%.

2. Acúmulo excessivo de lodo em decantadores tubulares

• Causa: Taxas de retorno de lodo inadequadas ou ângulo de instalação incorreto.
• Solução: Certifique-se de que os tubos estejam instalados exatamente em um ângulo de 60 graus. Verifique o sincronismo da bomba de lodo para garantir que a “manta de lodo” permaneça pelo menos 0,5 metros abaixo da parte inferior dos módulos do decantador tubular.

3. Mídia escapando do tanque

• Causa: Telas de retenção danificadas ou dimensionamento incorreto do slot da tela.
• Solução: Instalar a stainless steel wedge-wire screen. The slot width should be 20% to 30% smaller than the smallest diameter of the MBBR media being used.

Glossário Técnico (Trechos Contextuais)

• SOTE (Eficiência Padrão de Transferência de Oxigênio): Uma medida da eficácia com que um difusor de aeração transfere oxigênio para água limpa. Os difusores de bolhas finas NIHAO normalmente atingem mais de 35% de SOTE.
• Descamação de Biofilme: O natural process where old bacteria fall off the MBBR media to be replaced by new, more active bacteria.
• Velocidade de fluxo ascendente: O speed at which water moves upward through a tube settler. For optimal performance, this should typically be kept between 1.5 and 3.0 m/h depending on the solids load.

Qual é a diferença entre MBBR e Lodo Ativado?
A principal diferença é que MBBR (Reator de Biofilme de Leito Móvel) é um processo de “crescimento anexado” onde as bactérias crescem em transportadores de plástico protegidos, enquanto Lodo Ativado é um processo de “crescimento suspenso” onde as bactérias são misturadas livremente na água. O MBBR permite uma concentração de biomassa muito maior, o que significa que pode tratar mais águas residuais num volume de tanque menor em comparação com o lodo ativado tradicional.

Como determino a quantidade certa de Tube Settlers para meu clarificador?
O número de módulos decantadores de tubos é determinado pelo Taxa de carregamento de superfície (ou taxa de estouro). O cálculo padrão é:
Área necessária = Taxa de fluxo de projeto / Taxa de transbordamento permitida. Normalmente, os decantadores tubulares permitem taxas de transbordamento 2 a 4 vezes maiores do que os clarificadores convencionais sem tubos, duplicando ou triplicando efetivamente a capacidade de um tanque existente.

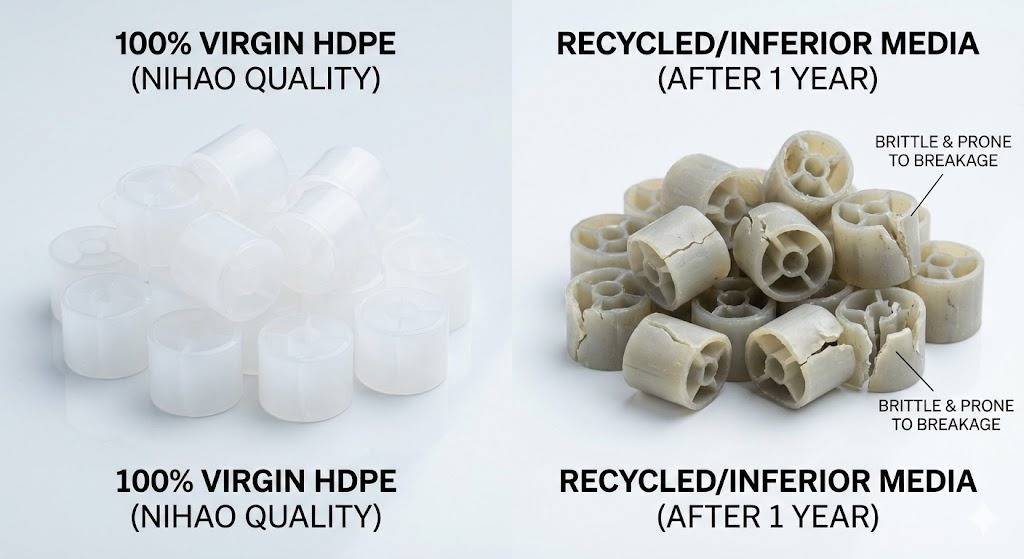

Por que o HDPE 100% virgem é preferido para mídia MBBR?
PEAD 100% virgem (Polietileno de alta densidade) é preferido porque oferece resistência mecânica superior, resistência química e a densidade correta (0,95-0,97 g/cm3) para fluidização. Os materiais reciclados geralmente contêm impurezas que tornam o meio quebradiço ou fazem com que ele afunde, levando à falha do sistema dentro de 2 a 3 anos.

Qual é o tempo ideal de “inicialização” para um sistema MBBR?
Um sistema MBBR típico leva 7 a 20 dias para desenvolver um biofilme funcional. Isso depende da temperatura da água, do pH e da carga orgânica. Em climas mais frios, o período de “aclimatação” pode estender-se até 30 dias. Adicionar “lodo de sementes” de uma planta saudável pode acelerar esse processo.

Os Tube Settlers requerem limpeza regular?
Sim, mas eles foram projetados para serem amplamente autolimpantes. O Ângulo de 60 graus permite que a maioria dos sólidos deslize naturalmente. No entanto, dependendo da “aderência” do lodo ou do crescimento de algas, recomendamos uma lavagem com água de baixa pressão a cada 3 a 6 meses para evitar o entupimento do canal e manter o fluxo ideal.

A mídia MBBR pode ser usada para processos aeróbicos e anaeróbicos?
Sim. Em Aeróbico sistemas, a mídia é movida por bolhas de ar dos difusores. Em Anaeróbico ou Anóxico (desnitrificação), o meio é movido por misturadores mecânicos. Os portadores de biofilme proporcionam um ambiente estável para bactérias especializadas em ambos os tipos de tratamento.

Como a Hangzhou NIHAO garante a qualidade de seus decantadores de tubos de PVC?
Todos Colonizadores de tubo de PVC NIHAO são fabricados com aditivos resistentes aos raios UV e espessura específica (0,5 mm a 1,0 mm) para evitar flacidez e degradação ambiental. Cada lote passa por um teste de resistência de “soldagem térmica” para garantir que os módulos possam suportar o peso de uma pessoa (para manutenção) e o peso do lodo acumulado.

Tabela de resumo principal
