Auditoria Energética para Sistemas de Aeração: Como Calcular kWh/kgO₂ e Encontrar Economia

Resposta direta: A aeração consome 50–70% da energia total em uma estação de tratamento de águas residuais. A principal métrica de eficiência é a Eficiência de Aeração Padrão (SAE), medida em kgO₂/kWh – quanto oxigênio seu sistema fornece por unidade de energia. Um sistema difusor de bolhas finas bem projetado atinge 2,5–5,0 kgO₂/kWh. A maioria das usinas em operação fica aquém disso em 1,5–2,5 kgO₂/kWh devido a difusores obstruídos, sopradores superdimensionados funcionando com carga parcial, pontos de ajuste de OD fixos que ignoram a variação diurna de carga e falta de controle do VFD. Uma auditoria energética identifica exatamente qual deles está custando mais — e a EPA dos EUA documentou que apenas um sistema de controle de aeração adequadamente projetado reduz a energia de aeração em 25–40%.

Por que a energia de aeração é mais importante do que qualquer outro processo

Embora os sistemas de aeração representem apenas 2–5% dos custos de construção, eles consomem até 80% da energia da planta. Mesmo com o valor conservador de 50%, os números são substanciais:

Uma melhoria de 20% na eficiência da aeração em uma planta de 50.000 m³/dia economiza US$ 90.000/ano. Todos os anos. Sem comprometer o processo – na verdade, com melhor desempenho biológico.

A estrutura de auditoria abaixo identifica onde essas poupanças estão escondidas.

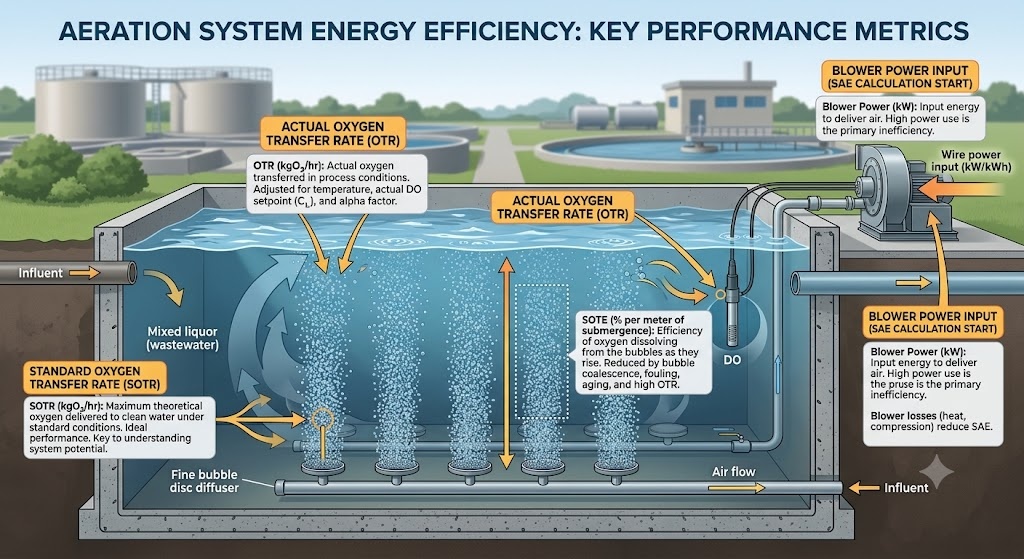

As quatro métricas principais: SOTR, SOTE, OTR, SAE

Antes de auditar qualquer coisa, você precisa falar a mesma língua do seu equipamento. Quatro métricas definem o desempenho do sistema de aeração:

SOTR — Taxa padrão de transferência de oxigênio
A massa de oxigênio transferida por hora em condições padrão (água limpa, 20°C, zero OD, nível do mar). Unidades: kgO₂/h. Esta é a classificação de laboratório do fabricante para um difusor ou arejador.

SOTE — Eficiência Padrão de Transferência de Oxigênio
A fração de oxigênio no ar fornecido que realmente se dissolve na água, sob condições padrão. Expresso em % por metro de submersão ou em % total do sistema.

SOTE (%) = (O₂ dissolvido / O₂ fornecido) x 100

Difusores de disco de bolhas finas: 6–8% SOTE por metro de submersão
Difusores de bolhas grossas: 3–4% SOTE por metro
Arejadores mecânicos de superfície: não dependentes da profundidade; expresso como SOTE total

OTR — Taxa real de transferência de oxigênio (campo)
SOTR corrigido para condições reais do processo – temperatura das águas residuais, concentração real de OD e fator alfa. Isto é o que seus difusores realmente entregam no tanque.

OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x teta^(T-20)

onde:

• alfa = água de processo OTE / água limpa OTE (normalmente 0,4–0,8 para WW municipal)
• beta = saturação de O₂ de água de processo / saturação de O₂ de água limpa (normalmente 0,95–0,98)
• C_s,T = saturação de O₂ na temperatura do processo (mg/L)
• C_L = OD real no tanque (mg/L) — seu ponto de ajuste operacional
• C_s,20 = saturação de O₂ a 20°C = 9,08 mg/L
• teta = fator de correção de temperatura = 1,024

SAE — Eficiência de Aeração Padrão
O número mais útil para uma auditoria energética. SAE combina transferência de oxigênio e consumo de energia em uma métrica comparável.

SAE (kgO₂/kWh) = SOTR (kgO₂/hr) / Entrada de energia do fio para o soprador (kW)

O inverso — kWh/kgO₂ — é igualmente válido e mais intuitivo para o cálculo de custos:

Energia específica (kWh/kgO₂) = 1 / SAE

Benchmarks SAE por tecnologia:

Se o SAE calculado da sua planta estiver abaixo de 1,8 kgO₂/kWh para um sistema de bolhas finas, você terá um problema de desempenho recuperável – provavelmente difusores sujos, aeração excessiva ou operação ineficiente do soprador.

Etapa 1: Calcule seu SAE atual – A medição da linha de base

Você não pode auditar o que não mediu. A maioria das plantas pode calcular um SAE aproximado a partir da instrumentação existente, sem qualquer equipamento de teste especializado.

Método A: a partir de dados de processo (estimativa rápida)

O que você precisa:

• Consumo médio de energia do soprador (kW) — do medidor de energia ou placa de identificação × horas de operação
• Demanda média diária de oxigênio — estimada a partir da carga de DBO/DQO e tipo de processo

Estimar a demanda diária de oxigênio (AOR — Necessidade Real de Oxigênio):

AOR (kgO₂/dia) = (demanda de oxigênio para remoção de DBO) (demanda de oxigênio para nitrificação) - (crédito de desnitrificação)

Remoção de DBO: ~1,0–1,2 kgO₂ por kg de DBO removido (1,0 para remoção simples de DBO; 1,2 para sistemas combinados de nitrificação de DBO)

Nitrificação: 4,57 kgO₂ por kg NH₄-N oxidado

Crédito de desnitrificação: 2,86 kgO₂ recuperado por kg NO₃-N reduzido (se houver zonas anóxicas, subtrair isso)

Exemplo — usina municipal de 10.000 m³/dia:

• DBO afluente: 220 mg/L, DBO efluente: 15 mg/L → DBO removida: 2.050 kg/dia
• Remoção de DBO O₂: 2.050 × 1,0 = 2.050 kgO₂/dia
• Afluente TKN: 40 mg/L, efluente NH₄: 3 mg/L → N nitrificado: 370 kg/dia
• Nitrificação O₂: 370 × 4,57 = 1.691 kgO₂/dia
• Crédito de desnitrificação (suponha que a zona anóxica remova 15 mg/L NO₃): 150 kg/dia × 2,86 = 429 kgO₂/dia
• AOR total = 2.050 1.691 - 429 = 3.312 kgO₂/dia = 138 kgO₂/h

Calcular campo SAE:

• Potência do soprador: 3 sopradores × 75 kW cada × 85% de carga média = 191 kW
• SAE = 138 kgO₂/h / 191 kW = 0,72 kgO₂/kWh

Converta para SOTR para comparação equivalente de água limpa:
SOTR = AOR / (alfa × fator de correção) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO₂/h

Padrão SAE = 460/191 = 2,41 kgO₂/kWh

Isto está próximo do limite inferior da faixa aceitável para sistemas de bolhas finas – vale a pena investigar.

Método B: Teste sem gás (mais preciso)

Os testes de gases residuais medem o SOTE diretamente nas condições do processo, capturando o gás que sai da superfície da água em uma coifa flutuante e analisando seu conteúdo de oxigênio. Este é o método mais preciso para determinar o desempenho real do difusor.

Equipamento necessário: coifa flutuante de coleta de gases, analisador de gases (O₂ e CO₂), medidor de vazão de ar no soprador.

SOTE (%) = (entrada de O₂ - saída de O₂) / entrada de O₂ × 100

onde O₂ in = fluxo de ar × 0,2095 (fração O₂ do ar) e O₂ out = concentração de O₂ medida nos efluentes gasosos recolhidos × caudal total de efluentes gasosos.

O teste de gases residuais é o padrão ouro para validação pós-limpeza ou pós-retrofit – ele mostra diretamente se a manutenção ou substituição do difusor melhorou o desempenho. Requer equipamento especializado e normalmente é conduzido por uma equipe especializada.

Etapa 2: Calcular a eficiência fio-ar do soprador

A eficiência do soprador determina quanta energia elétrica realmente atinge o fluxo de ar. Um soprador que fornece 85% de sua potência nominal devido ao tempo, sujeira no filtro de entrada ou operação em carga parcial desperdiça o restante na forma de calor.

Equação de potência isotérmica para avaliação da eficiência do soprador:

Potência isotérmica teórica (kW) = Q_ar × P_inlet × ln(P_outlet / P_inlet) / eficiência

onde:

• Q_air = fluxo de ar volumétrico real nas condições de entrada (m³/s)
• P_inlet = pressão absoluta de entrada (kPa) ≈ 101,3 kPa ao nível do mar
• P_outlet = pressão absoluta de descarga (kPa) = pressão manométrica 101,3
• ln = logaritmo natural
• eficiência = eficiência isentrópica do soprador (da curva do fabricante, normalmente 65–82%)

Referências de eficiência do soprador:

O problema de eficiência mais comum no campo: sopradores funcionando continuamente a 40–60% do fluxo projetado porque o sistema de aeração foi projetado para condições de pico de fluxo que raramente ocorrem. Com vazão de 50%, um soprador de raízes perde de 15 a 25 pontos percentuais de eficiência em comparação com seu pico – desperdiçando uma fração significativa de cada kWh consumido.

Passo 3: Mapeie a Cadeia de Perda de Energia

Cada sistema de aeração possui quatro locais onde a energia é perdida entre o medidor elétrico e o oxigênio dissolvido no tanque. A quantificação de cada perda identifica onde intervir.

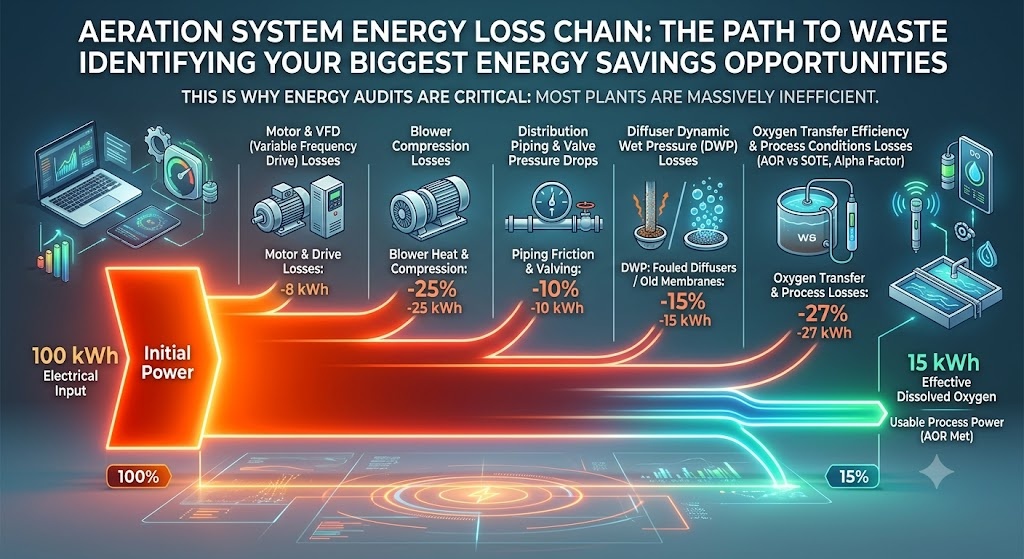

A cadeia de perda de energia:

Entrada elétrica → Perdas do motor do soprador → Perdas de compressão do soprador → Perdas de distribuição de tubulação/válvula → Perdas DWP do difusor → Perdas de transferência de oxigênio

O efeito combinado: para cada 100 kWh consumidos pelo motor do soprador, normalmente apenas 15–35 kWh acabam como oxigênio dissolvido no licor misturado.

Etapa 4: Identifique as cinco maiores oportunidades de economia

Oportunidade 1: VFD em sopradores (economia de 15 a 30%)

A maioria das usinas foi projetada para picos de carga diários/sazonais. A carga média real é normalmente de 40 a 70% do pico. Um soprador operando em velocidade fixa para atender aos picos de demanda funciona com carga parcial ineficiente durante a maior parte de sua vida operacional.

Os inversores de frequência variável (VFDs) permitem que a velocidade do soprador monitore a demanda real de oxigênio. Os sopradores de deslocamento positivo trilobular com VFD para controle de velocidade oferecem uma redução de rotação de 60 a 70%, o que permite grande flexibilidade operacional.

Economia de energia com VFD: 15–30% da energia do soprador em plantas típicas. Retorno: 2–4 anos dependendo da tarifa de energia elétrica e variação de carga.

O VFD é mais eficaz quando: a carga varia significativamente (variação diurna > 2:1), vários sopradores estão instalados, os sopradores atuais funcionam continuamente a uma velocidade >70%.

O VFD é menos eficaz quando: os sopradores já funcionam a uma velocidade de 95–100% na maior parte do tempo (planta com capacidade limitada) ou quando um soprador de raízes já está regulado ao mínimo.

Oportunidade 2: Redução do ponto de ajuste DO (economia de 10–20%)

A maioria das plantas opera com um ponto de ajuste de OD de 2,0 mg/L em toda a bacia de aeração – um número geral que cobre as piores condições. Em condições de carga média, isso significa aeração excessiva crônica.

A redução do ponto de ajuste de OD de 2,0 mg/L para 1,5 mg/L (ainda totalmente suficiente para nitrificação em temperaturas normais) normalmente reduz a demanda de ar em 10–20%. Esta é a intervenção de menor custo disponível – muitas vezes conseguida através da reprogramação do PLC sem qualquer despesa de capital.

Importante: A redução do ponto de ajuste de OD deve ser associada a uma calibração confiável do sensor de OD. O desvio nos sensores de OD é comum e faz com que o OD real seja inferior ao valor exibido – reduzir o ponto de ajuste sem recalibrar os sensores corre o risco de perturbar o processo.

Oportunidade 3: Controle de aeração baseado em amônia — ABAC (economia adicional de 15–25% em relação ao controle de OD)

O controle padrão de OD mantém uma concentração fixa de OD, independentemente da demanda biológica real. O ABAC vai um nível mais profundo – ele mede a concentração de amônia no efluente e ajusta o ponto de ajuste de OD dinamicamente com base na conclusão da nitrificação.

Como o OTE melhora em concentrações mais baixas de OD, há economia de energia disponível ao manter a concentração mínima de OD que atenda aos objetivos do processo. Os sistemas ABAC aproveitam a influência do OD tanto na OTE quanto na taxa de conversão biológica da amônia.

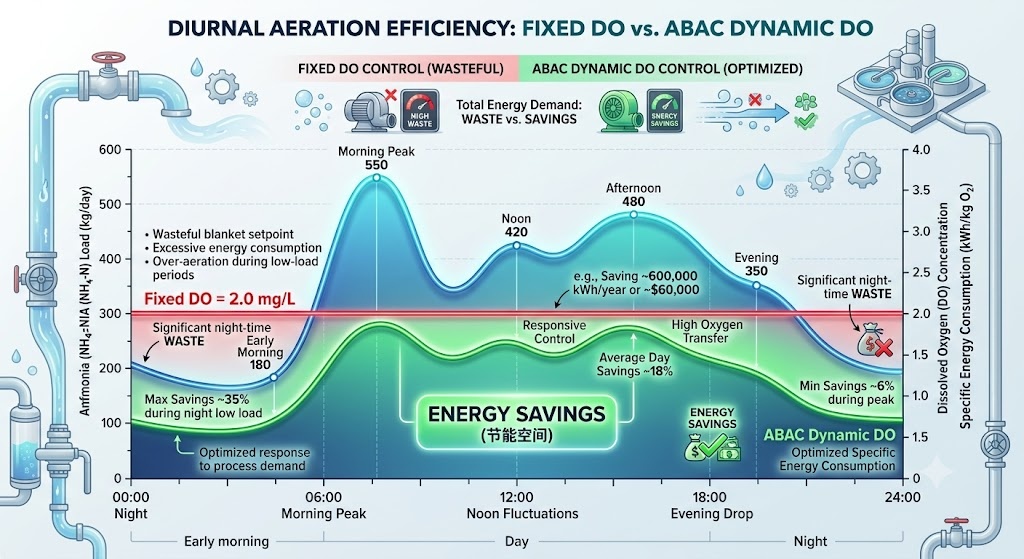

Na prática: à noite, quando a carga de amônia é baixa, o ABAC permite que o OD caia para 0,8–1,2 mg/L e ainda alcance a nitrificação completa. Durante o pico de carga matinal, aumenta o OD para 2,5–3,0 mg/L antes da passagem da amônia. Esta resposta dinâmica é impossível com um ponto de ajuste fixo de DO.

Um estudo de caso publicado pela Envirosim demonstrou que em uma planta de lodo ativado nitrificante, o controle manual de OD resultou em oscilações de OD de 0,5 a 3,5 mg/L e energia do soprador de 590 kWh/MGD. O controle convencional de OD reduziu isso em apenas 3%. O ABAC reduziu significativamente a demanda de energia, estreitando a faixa operacional de OD ao mínimo necessário para a nitrificação completa em todas as condições de carga.

Tecnologias de controle avançadas, incluindo MPC integrado com IA e aprendizado de máquina, podem diminuir o uso de energia em 30–40% e aumentar os níveis de OD em 35–40% em comparação com a operação manual.

Requisitos de implementação do ABAC: sensor de amônia (eletrodo seletivo de íons ou analisador on-line) próximo ao final do efluente da bacia de aeração; Sensores de DO em cada zona de controle; Integração SCADA; Sopradores VFD para capacidade de resposta.

Oportunidade 4: Manutenção do Difusor — Redução de DWP (economia de 8–20%)

Difusores sujos produzem bolhas maiores com SOTE mais baixo e aumentam o DWP – o que significa que o soprador deve trabalhar mais para empurrar o mesmo ar. O efeito combinado de difusores sujos em DWP = 100 mbar vs DWP = 20 mbar é um aumento de 15–25% na energia por unidade de oxigênio transferido.

A implementação de um sistema de controle de aeração adequadamente projetado foi relatada pela Agência de Proteção Ambiental dos Estados Unidos para reduzir a energia de aeração em 25 a 40 por cento. Mas esta poupança só é possível quando os difusores estão limpos – um sistema difusor sujo anula os benefícios do controlo avançado.

Ordem de prioridade de manutenção do difusor:

1. Limpeza por explosão de ar (custo zero, trimestralmente) — recupera 5–15% de SOTE em sistemas biologicamente contaminados
2. Limpeza ácida (custo moderado, anual em áreas de água dura) — recupera o aumento de DWP relacionado com incrustações
3. Substituição da membrana (custo de capital, ciclo de 5 a 10 anos) — necessária quando o DWP permanece >80 mbar após a limpeza química

Consulte o artigo do DWP para conhecer a estrutura completa de decisões de manutenção.

Oportunidade 5: Atualização da tecnologia do soprador (economia de 20 a 35%, uso intensivo de capital)

Se a planta foi construída com sopradores trilobados de raízes operando acima de 0,5 bar de contrapressão – como muitas plantas fazem, já que os sopradores de raízes foram a tecnologia padrão por décadas – substituí-los por turbo sopradores de alta velocidade ou sopradores de parafuso rotativo proporciona ganhos de eficiência significativos.

A substituição do soprador é a intervenção com maior custo de capital, mas proporciona a economia mais duradoura – os ganhos de eficiência são independentes do comportamento do operador e não se degradam sem grandes falhas mecânicas.

Etapa 5: Quantificar a Economia – O Resultado da Auditoria

Uma auditoria energética de aeração completa fornece uma matriz de economia: cada oportunidade quantificada em kWh/ano e US$/ano, com custo de implementação estimado e período de retorno simples.

Exemplo de resultado de auditoria — usina municipal de 10.000 m³/dia, carga do soprador de 191 kW, eletricidade de US$ 0,10/kWh:

Observação: as economias não são totalmente aditivas — a redução do ponto de ajuste de DO e o ABAC resolvem problemas de sobreposição. Economia realista combinada de todas as cinco medidas: 35-50% da energia de aeração inicial, com a maior parte da economia alcançável dentro de 3 anos apenas através das três primeiras medidas.

Estratégias de controle de aeração por tamanho de planta

As pequenas ETAR beneficiam de métodos de controlo on/off e PID, resultando em poupanças de energia de 10 a 25% e reduções no nível de OD de 5 a 30%. O controle em cascata e o controle preditivo do modelo melhoram a eficiência energética em 15–30% em ETARs de médio porte. ETARs avançadas que utilizam MPC integrado com IA e aprendizado de máquina podem diminuir o uso de energia em 30–40%.

O crédito da desnitrificação: recuperação de oxigênio livre

Uma das poupanças de energia mais frequentemente negligenciadas em instalações com zonas anóxicas. Durante a desnitrificação, as bactérias usam NO₃ como aceitador de elétrons em vez de O₂ – recuperando efetivamente o oxigênio da molécula de nitrato.

Crédito de oxigênio = 2,86 kgO₂ por kg NO₃-N reduzido

Para uma planta desnitrificando 15 mg/L NO₃ a partir de vazão de 10.000 m³/dia:

• NO₃ reduzido = 15 × 10.000 / 1.000 = 150 kg NO₃-N/dia
• Crédito de oxigênio = 150 × 2,86 = 429 kgO₂/dia

No SAE = 2,5 kgO₂/kWh, esse crédito vale: 429 / 2,5 = 172 kWh/dia = $ 6.200/ano

As plantas que possuem zonas anóxicas, mas não contabilizam o crédito de desnitrificação em sua lógica de controle do soprador, estão superaerando e desperdiçando energia equivalente a esse crédito todos os dias.

Lista de verificação de auditoria rápida: 30 minutos na sala do soprador

Execute esta lista de verificação antes de encomendar uma auditoria completa – ela identifica os três ganhos rápidos mais comuns:

1. Leia a pressão de descarga do soprador e calcule o DWP

• Se DWP > 60 mbar → limpeza do difusor necessária → potencial de economia de energia de 10–15%

2. Verifique o ponto de operação do soprador versus a curva de projeto

• Se os sopradores estiverem funcionando a < 60% da vazão nominal na pressão de projeto → superdimensionados ou superpressurizados → VFD ou redução do ponto de ajuste necessária

3. Leia o DO médio das tendências do SCADA (últimos 7 dias)

• Se DO médio > 2,5 mg/L a qualquer hora do dia → aeração excessiva → redução do ponto de ajuste ou candidato ABAC

4. Compare a potência real do soprador com os requisitos teóricos

• Calcule AOR da carga influente, converta para SOTR, calcule a potência teórica do soprador
• Se a potência real do soprador for > 130% da teórica → lacuna de eficiência > 30% → auditoria do soprador garantida

5. Verifique a variação diurna na potência do soprador

• Se o soprador funcionar em velocidade constante, independentemente da hora do dia → sem controle de acompanhamento de carga → O controle VFD DO é a intervenção prioritária

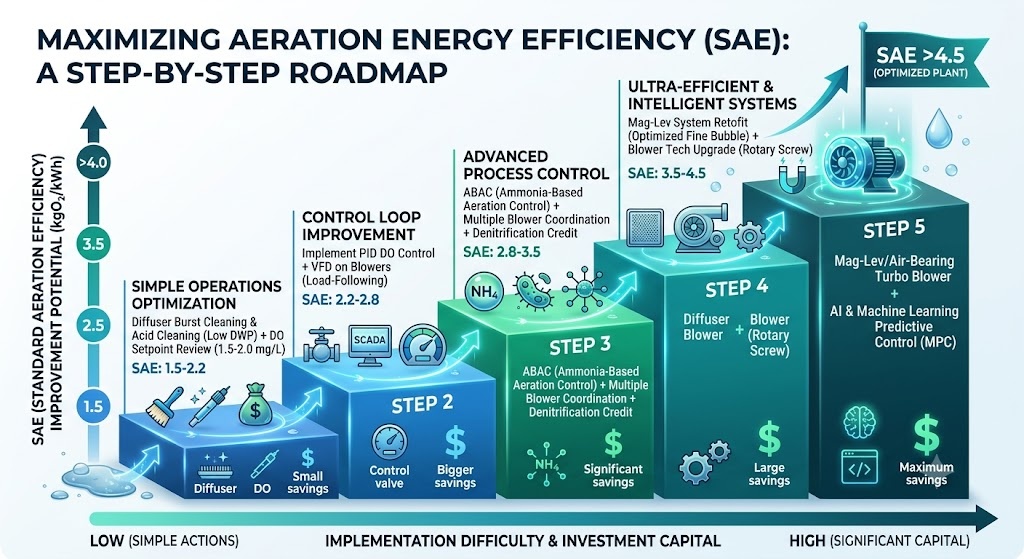

Resumo: Roteiro de Melhoria SAE
